8.3 Cable de conexión
• La placa de cocción se suministra con
un cable de conexión.
• Sustituya el cable de alimentación de
red dañado por uno especial (tipo
H05BB-F Tmáx 90 °C o superior).
Póngase en contacto con el servicio
técnico local.
8.4 Colocación del sello
1. Limpie la encimera alrededor del área
del corte.
2. Coloque la banda del sello
suministrada en el borde inferior de la
placa de cocción a lo largo del borde
exterior de la vitrocerámica. No la
tense. Asegúrese de que los extremos
de la banda de sello están situados en
el centro de un lado de la placa de
cocción.
3. Añada algunos milímetros cuando
corte a medida la banda de sello.
4. Presione los dos extremos de la
banda de sello para unirlos.

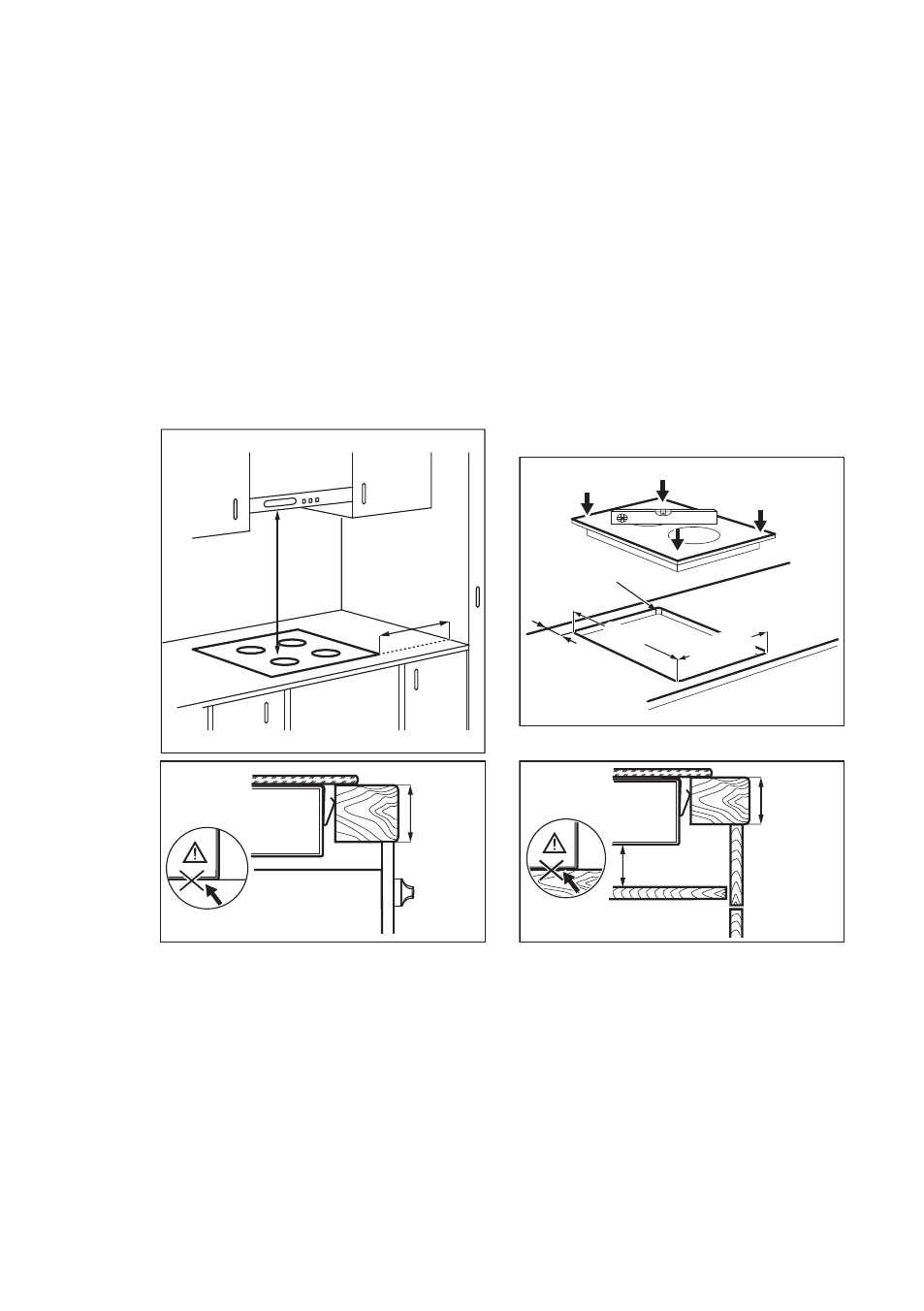

8.5 Montaje
min.
50mm
min.
500mm
490
mm
270 mm
R 5mm
55 mm
0
+1
0
+1
min.
28 mm
min.
12 mm
min.
20 mm
