Страница 12: Köögikapis olev ahi
peab olema ligikaudu 2 cm pikem kui pruun (või
must) faasijuhe.

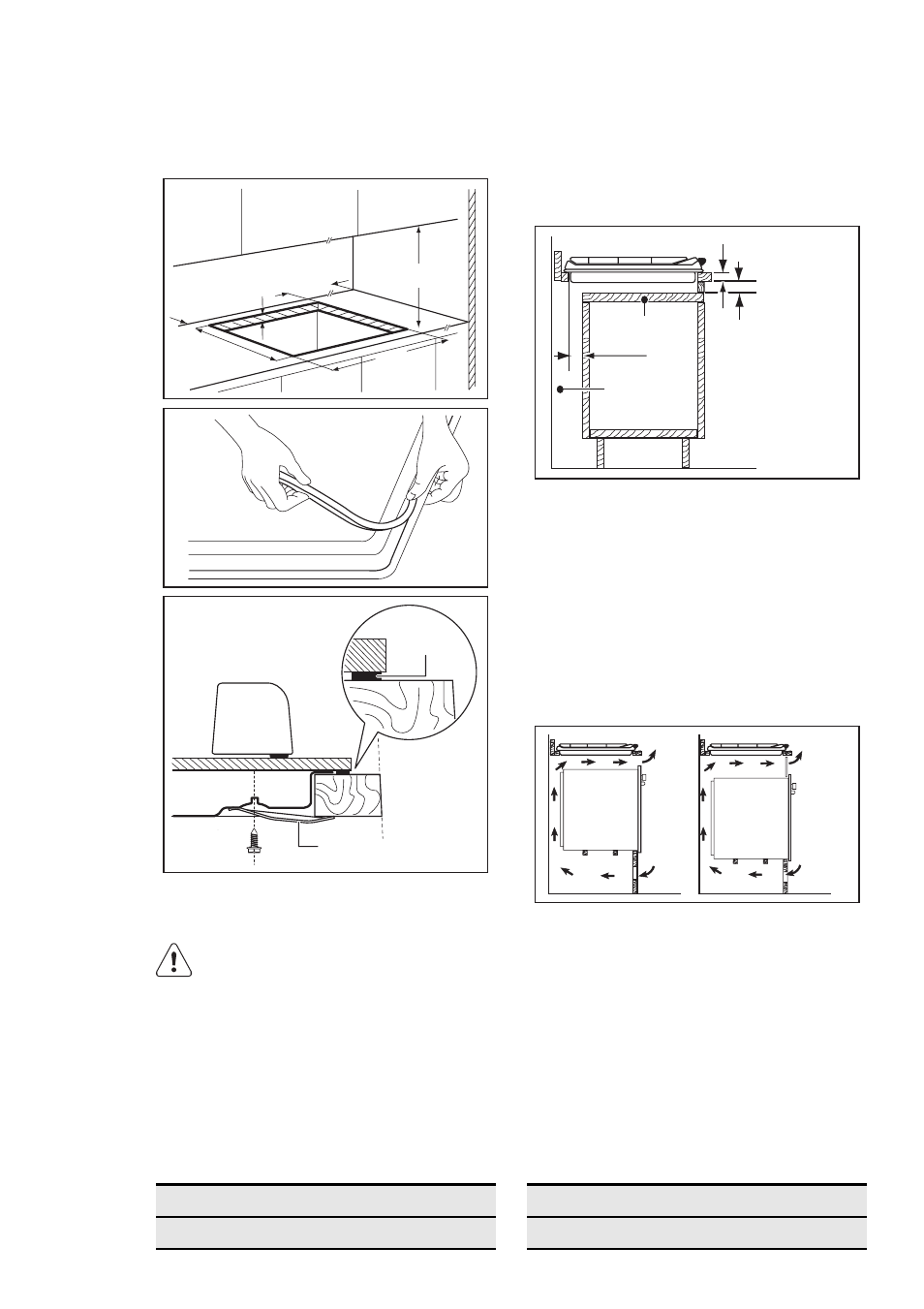

8.6 Paigutamine mööblisse
min.
55 mm
min.
650 mm
560 mm
480 mm
min.
450 mm
30 mm
B
A
A)
komplekti kuuluv tihend
B)
komplekti kuuluvad toed
ETTEVAATUST
Pliidi võib paigaldada ainult tasasele
tööpinnale.
8.7 Paigaldusvõimalused
Uksega köögikapp
Pliidi alla paigaldatavat plaati peab saama ker‐
gelt eemaldada ning see peab võimaldama hõlp‐
sat juurdepääsu tehnilise abi vajaduse korral.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Eemaldatav plaat
B)
Vaba ruum ühenduste jaoks
Köögikapis olev ahi
Pliidi avause mõõtmed peavad vastama joonise‐
le ning köögikapp peab olema varustatud õhu‐
avadega pideva õhu juurdepääsu tagamiseks.
Ohutuse tagamiseks ja ahju hõlpsaks eemalda‐
miseks köögikapist tuleb pliidi ja ahju elektriü‐
hendused paigaldada eraldi.
50 cm
2
360 cm
2
180 cm
2
120 cm
2
9. TEHNILISED ANDMED
Pliidi mõõtmed
Laius :
590 mm
Pikkus:
520 mm
Pliidi süvendi mõõtmed
Laius :
560 mm
Pikkus:
480 mm
