Установка в выемку в столешнице – Инструкция по эксплуатации Electrolux EHS749K
Страница 33
electrolux 33
Габариты варочной панели и выемки
для встраивания приведены на Рис. 1 и
2.
Установка в выемку в
столешнице
Перед установкой варочной панели в
выемку для встраивания приложите к
н и ж н и м н а р у ж н ы м к р а я м п а н е л и
с а м о к л е я щ у ю с я у п л о т н и т е л ь н у ю
прокладку. Необходимо, чтобы она была
проложена непрерывно во избежание
попадания брызг с варочной панели в
расположенную ниже нее кухонную
мебель.
Действуйте следующим образом:
1. С н и м и т е п о д с т а в к и д л я п о с у д ы ,
крышки и рассекатели горелок и
переверните варочную панель на
обратную сторону, следя за тем, чтобы
н е п о в р е д и т ь п р и э т о м с в е ч и
зажигания и термопары.

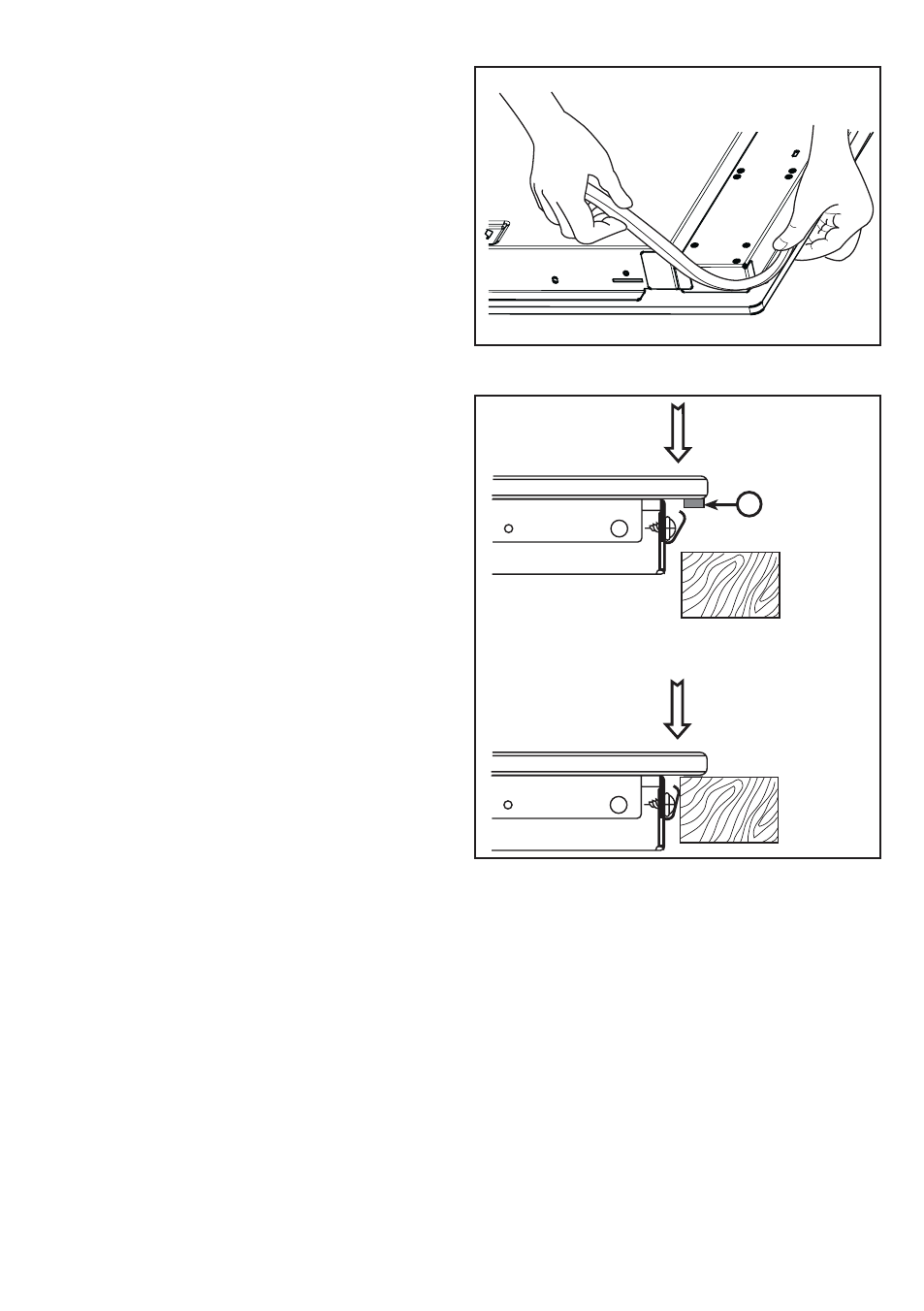

2. Проложите уплотняющую прокладку
в д о л ь в с е г о к р а я с т е к л я н н о й
поверхности варочной панели, как
показано на рис. 3.
3. Установите варочную панель в выемку
и надавите на нее сверху вниз так,
ч т о б ы с т е к л я н н а я п о в е р х н о с т ь
в а р о ч н о й п а н е л и у п е р л а с ь в
столешницу.
"
А) Уплотняющая прокладка
Рис. 4
A
Рис. 3
