7.5 Ühenduskaabli vahetamine
Ühenduskaabli asendamiseks kasutage ainult
H05V2V2-F T90 või teist sama tüüpi kaablit.
Veenduge, et kaabli ristlõige vastab pingele ja
töötemperatuurile. Kollane/roheline maandusjuhe
peab olema ligikaudu 2 cm pikem kui pruun (või
must) faasijuhe.

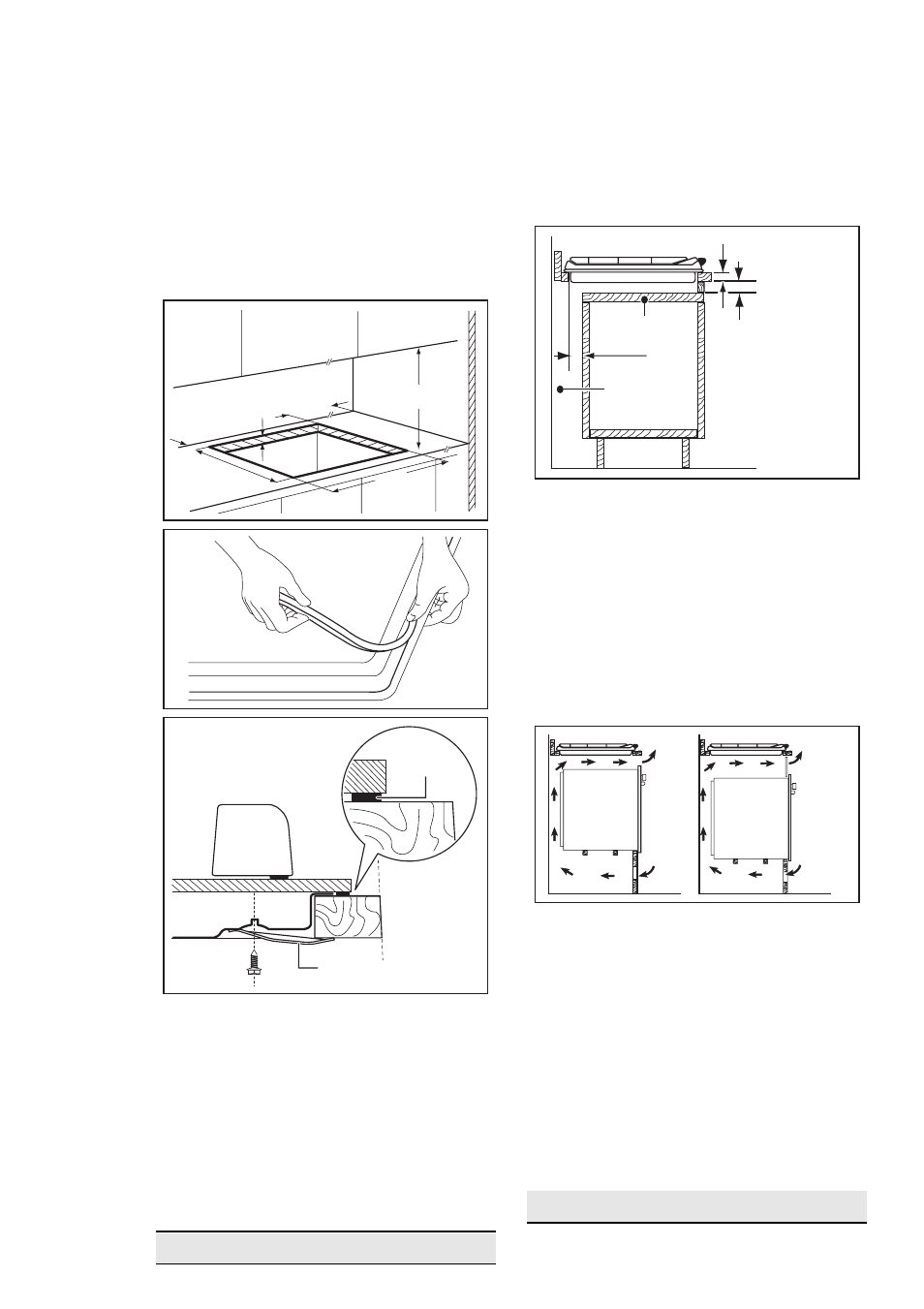

7.6 Paigutamine mööblisse
min.
55 mm
min.
650 mm
550 mm
470 mm
min.
450 mm
30 mm
B
A
A)
komplekti kuuluv tihend
B)
komplekti kuuluvad toed
7.7 Paigaldusvõimalused
Uksega köögikapp
Pliidi alla paigaldatavat plaati peab saama ker‐
gelt eemaldada ning see peab võimaldama hõlp‐
sat juurdepääsu tehnilise abi vajaduse korral.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Eemaldatav plaat
B)
Vaba ruum ühenduste jaoks
Köögikapis olev ahi
Pliidi avause mõõtmed peavad vastama joonise‐
le ning köögikapp peab olema varustatud õhu‐
avadega pideva õhu juurdepääsu tagamiseks.
Ohutuse tagamiseks ja ahju hõlpsaks eemalda‐
miseks köögikapist tuleb pliidi ja ahju elektriü‐
hendused paigaldada eraldi.
50 cm2
360 cm2
180 cm2
120 cm2
8. TEHNILISED ANDMED
Pliidi mõõtmed
Laius:
580 mm
Pikkus:
510 mm
