870 mm
820 mm

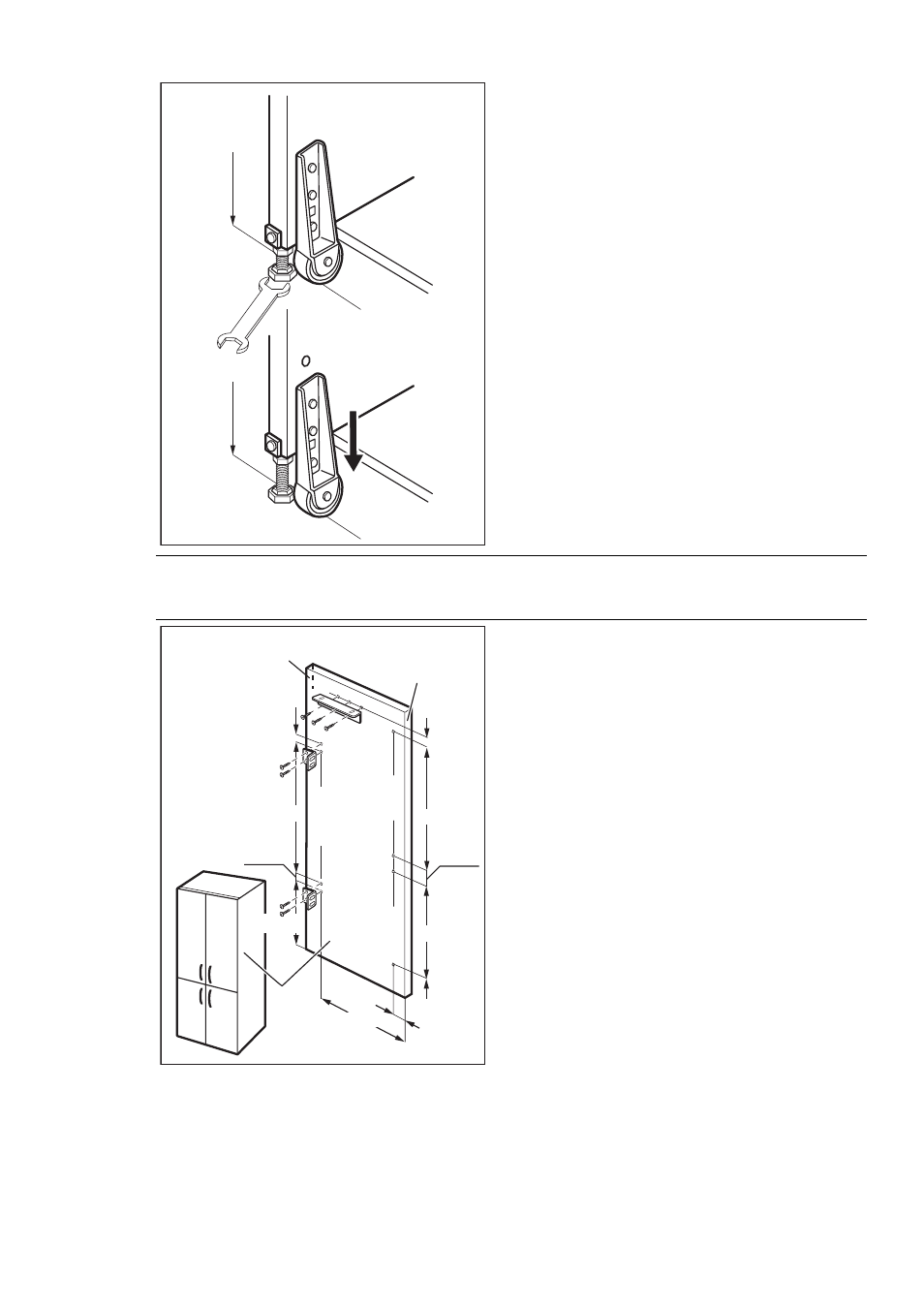

Před zasunutím spotřebiče mezi kuchyňské
skříňky seřiďte výšku nožiček a zadních kole‐
ček. Kolečka byla ve výrobě nastavena na vý‐
šku 820 mm. Chcete-li nastavit výšku spotřebi‐
če na 870 mm, zdvihněte jej seřízením nožiček
pomocí klíče, vyjměte kolečka a nasaďte je do
nejnižší polohy.
7.4 Nasazení bočních panelů
820 mm
1015 mm
539 mm
541 mm
30 mm
64 mm
280 mm
15 mm
17.5 mm
B
A
260* mm
15 mm
C
Připevněte držáky na panely v místech označe‐
ných na obrázku. Rozměr 260* mm umožňuje
nasadit pod panel podstavec o velikosti 100
mm. U podstavců jiných velikostí upravte odpo‐
vídajícím způsobem rozměr 260* mm.
1.
Zadní hrana
2.
Přední hrana
3.
Pravý panel
