7.4 Монтаж боковых панелей
820 mm
1015 mm
539 mm
541 mm
30 mm
64 mm
280 mm
15 mm
17.5 mm
B
A
260* mm
15 mm
C

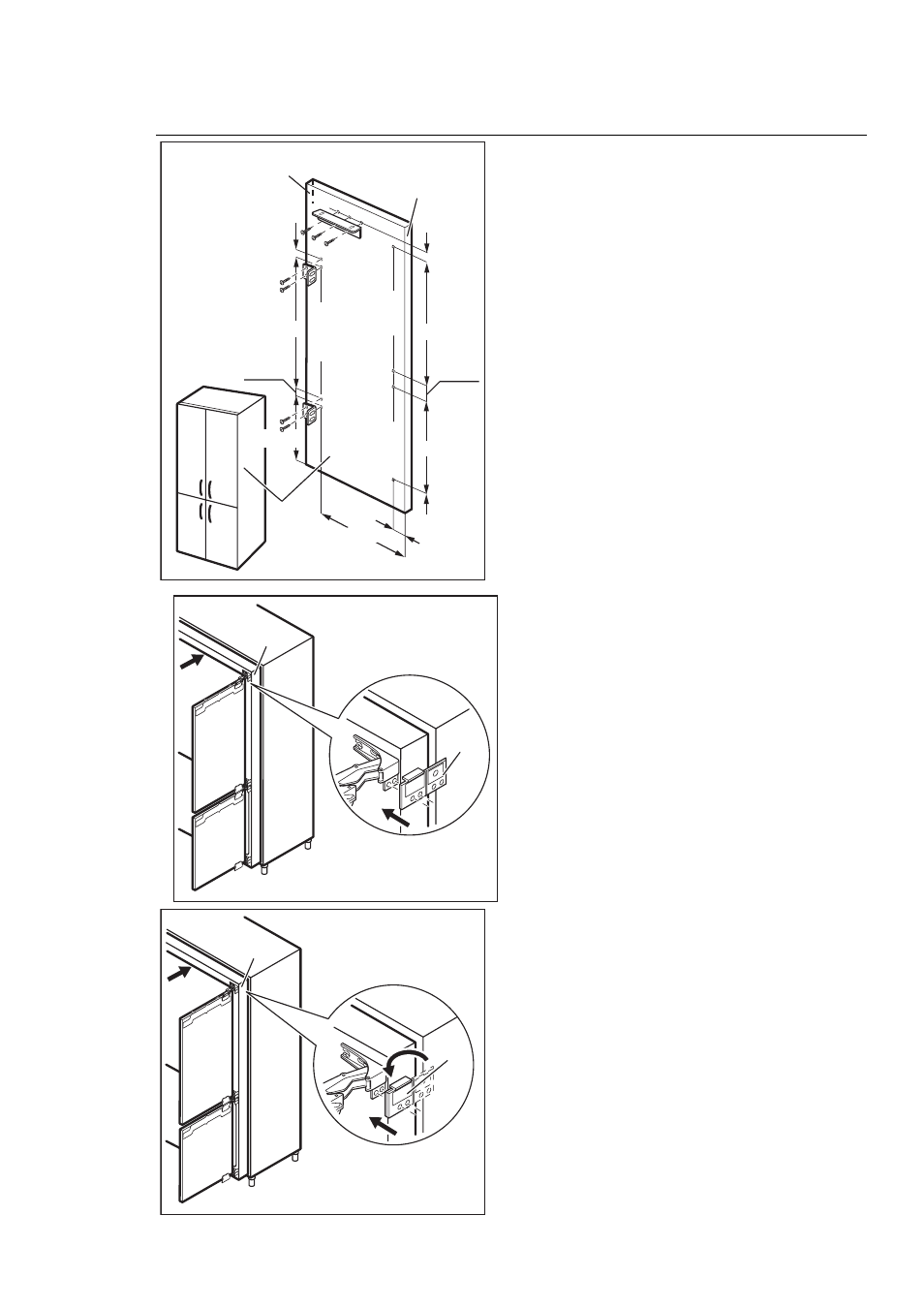

Прикрепите к панелям кронштейны в поло‐
жениях, показанных на рисунке. Для уста‐
новки цоколя высотой 100 мм внизу панели
предусмотрен отступ 260* мм. Для цоколя
других размеров следует соответствующим
образом увеличить отступ.
1.
Задний край
2.
Передний край
3.
Правая боковая панель
D
D
1
2
D
D
2
3
1
Прежде чем устанавливать прибор в шкаф,
установите прокладки на петли. См. рисунок.
