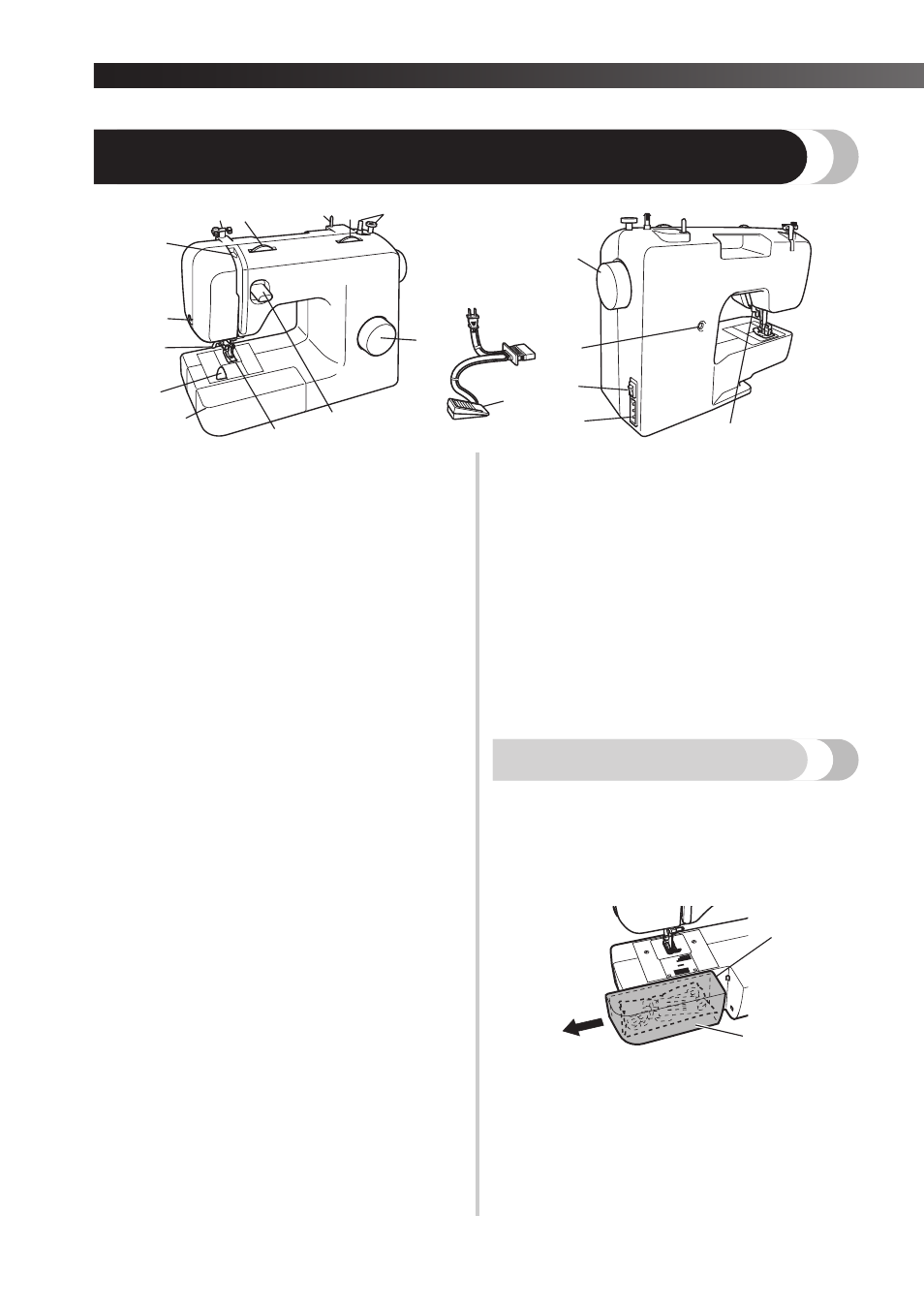

ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
5
ОСНОВНЫЕ ЧАСТИ
1
Устройство намотки шпулек (Стр. 12)
Предназначено для намотки нити на шпульку
для использования в качестве нижней нити.
2
Регулятор длины стежка (Стр. 11)
Поворачивайте этот регулятор для настройки длины стежка.
3
Стержень для катушки (Стр. 12, 16)
Предназначен для удержания катушку с нитью.
4
Регулятор натяжения верхней нити (Стр. 26)
Предназначен для управления натяжением верхней нити.
5
Нитенаправитель (Стр. 12, 16)
Используется при наматывании нити на
шпульку и заправке нити в машину.
6
Рычаг нитепритягивателя (Стр. 17)
7
Устройство для обрезки нити (Стр. 23)
Для обрезки пропустите нить через приспособление.
8
Нитевдеватель (Стр. 18)
(Имеется только на некоторых моделях.)
9
Система быстрой заправки нижней нити
(Стр. 15, 20)
(Имеется только на некоторых моделях.)
0
Плоская платформа с отделением для
хранения принадлежностей (Стр. 5)
A
Прижимная лапка (Стр. 8)
B
Рычаг реверса (Стр. 11)
Нажмите на этот рычаг, чтобы переключить
направление строчки на обратное.
C
Ручка выбора строчки (Стр. 9)
Поворачивайте регулятор (в любом
направлении) для выбора нужной строчки.
D
Маховик
Предназначен для ручного подъема и опускания иглы.
E
Винт точной настройки обметывания
петель (Стр. 34)
F
Выключатель питания/лампы подсветки
(Стр. 7)
Предназначен для включения и выключения
питания и лампы подсветки.
G
Разъем для кабеля питания/гнездо для
подключения педали (Стр. 6)
Предназначен для подключения разъема
педали и кабеля питания.
H
Рычаг прижимной лапки (Стр. 16)
Предназначен для подъема и опускания
прижимной лапки.
I
Педаль (Стр. 7)
Педаль можно использовать для управления
скоростью вышивания, а также для запуска и
остановки вышивания.
Педаль: Модель KD-1902 для стран с
напряжением 110/120 В
Модель KD-2902 для стран с
напряжением 220/240 В
Номер по каталогу для педали различается в
зависимости от региона, для которого она
предназначена. Обратитесь к дилеру или в
ближайший авторизованный сервисный центр.
Плоская платформа
Отделение внутри плоской платформы
предназначено для хранения принадлежностей.
1
Чтобы открыть это отделение,
сдвиньте плоскую платформу
влево.
1
Плоская платформа
2
Отделение для хранения принадлежностей
1
3 2
4
5
6
7
8
9
0
A
B
C
D
G
F
H
I
E
1
2
