ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
5

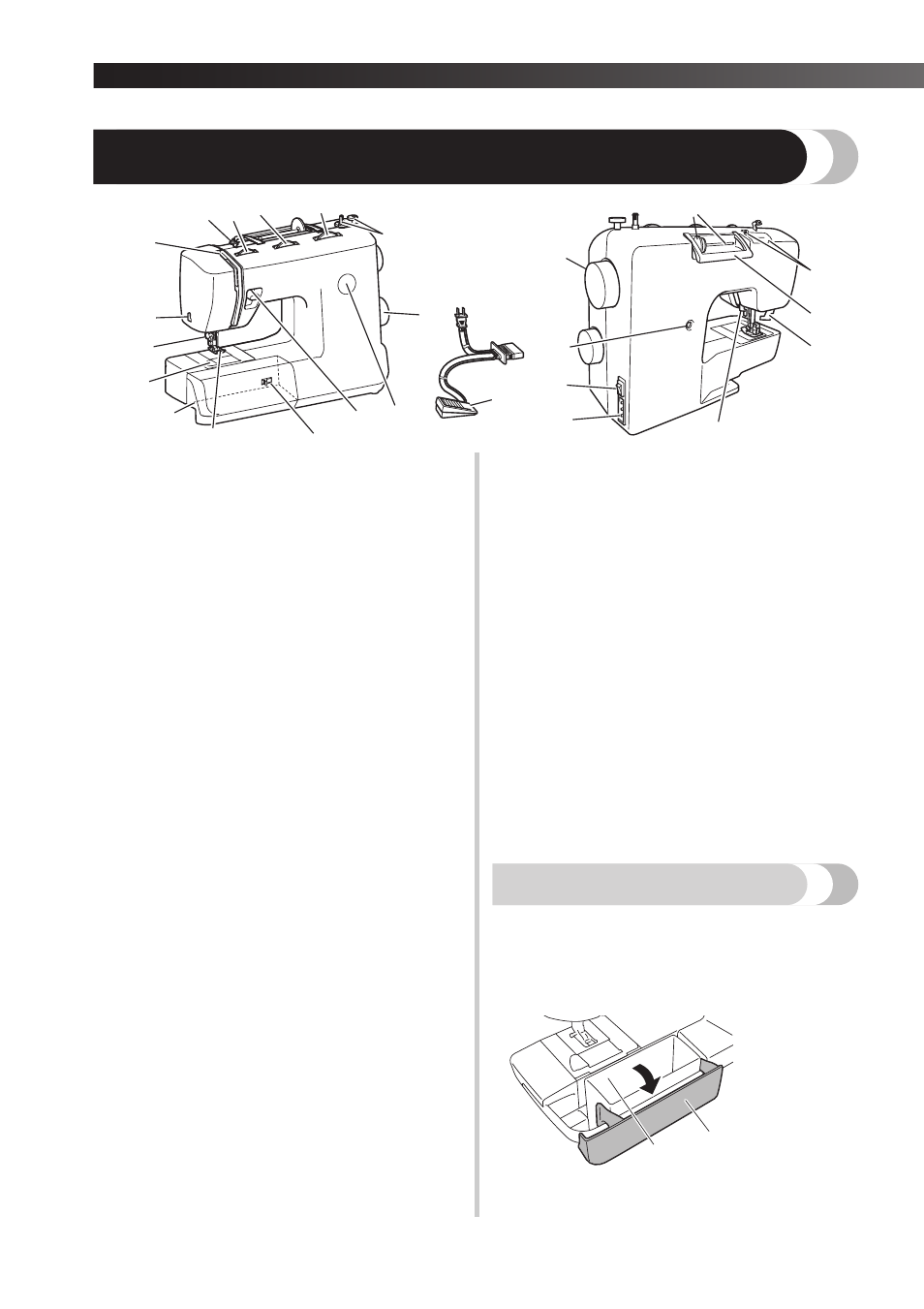

ОСНОВНЫЕ ЧАСТИ
1 Устройство намотки шпулек (Стр. 13)
Предназначено для намотки нити на шпульку для
использования в качестве нижней нити.
2 Регулятор длины стежка (Стр. 12)
Поворачивайте этот регулятор для настройки длины стежка.
3 Регулятор ширины строчки (Стр. 12)
Поворачивайте этот регулятор для настройки ширины строчки.
4 Регулятор натяжения верхней нити (Стр. 29)
Предназначен для управления натяжением верхней нити.
5 Нитенаправитель для намотки шпульки и диск
предварительного натяжения (Стр. 14, 18)
6 Рычаг нитепритягивателя (Стр. 20)
7 Устройство для обрезки нити (Стр. 26)
Для обрезки пропустите нить через приспособление.
8 Нитевдеватель (Стр. 21)
9 Система быстрой заправки нижней нити (Стр. 16, 22)
0 Плоская платформа с отделением для хранения
принадлежностей (Стр. 5)
A Прижимная лапка (Стр. 8)
B Переключатель положения гребенок транспортера (Стр. 13)
C Рычаг реверса (Стр. 13)
Нажмите на этот рычаг, чтобы переключить направление
строчки на обратное.
D Окно индикации рисунка строчки(Стр. 9)
Номер выполняемого стежка.
E Ручка выбора строчки (Стр. 9)
Поворачивайте регулятор (в любом направлении) для
выбора нужной строчки.
F Маховик
Предназначен для ручного подъема и опускания иглы.
G Винт точной настройки обметывания петель (Стр. 38)
H Выключатель питания/лампы подсветки (Стр. 7)
Предназначен для включения и выключения питания и
лампы подсветки.
I Разъем для кабеля питания/гнездо для подключения
педали (Стр. 6)
Предназначен для подключения разъема педали и кабеля питания.
J Рычаг прижимной лапки (Стр. 18)
Предназначен для подъема и опускания прижимной лапки.
K Рычажок обметывания петель
(автоматическое обметывание петель за один
прием) (Стр. 36)
Опускайте этот рычажок при обметывании петель.
L Ручка
При транспортировке швейную машину необходимо
переносить, взявшись за ручку.
M Нитенаправитель (Стр. 15, 19)
Используется при наматывании нити на шпульку и
заправке нити в машину.
N Стержень для катушки и колпачок катушки (Стр. 14, 19)
Предназначен для удержания катушки с нитью.
O Педаль (Стр. 7)
Педаль можно использовать для управления скоростью
вышивания, а также для запуска и остановки вышивания.
Педаль:
Модель KD-1902 для зоны 110-120V
KD-1902 для зоны 110-127V (только Бразилия)
Модель KD-2902 для зоны 220-240V
Номер по каталогу для педали различается в зависимости от
региона, для которого она предназначена. Обратитесь к дилеру
или в ближайший авторизованный сервисный центр.
Плоская платформа
Дополнительные принадлежности хранятся в
отделении внутри плоской платформы.
1
Потяните на себя крышку, чтобы
открыть отделение для хранения
принадлежностей.
X В отделении для хранения находится
сумка для принадлежностей.
1
2
3
4 5
6
7
8
9
0
A
C D
B
E
H
G
I
J
O
F
K
L
M
N
1 Плоская
платформа
2 Отделение для
хранения
принадлежностей
a
b
