НАЗВАНИЯ ЧАСТЕЙ МАШИНЫ И ИХ ФУНКЦИИ
B-8
Ниже приведены наименования различных частей машины и описаны их функции. Перед началом
эксплуатации машины внимательно прочтите эти описания.

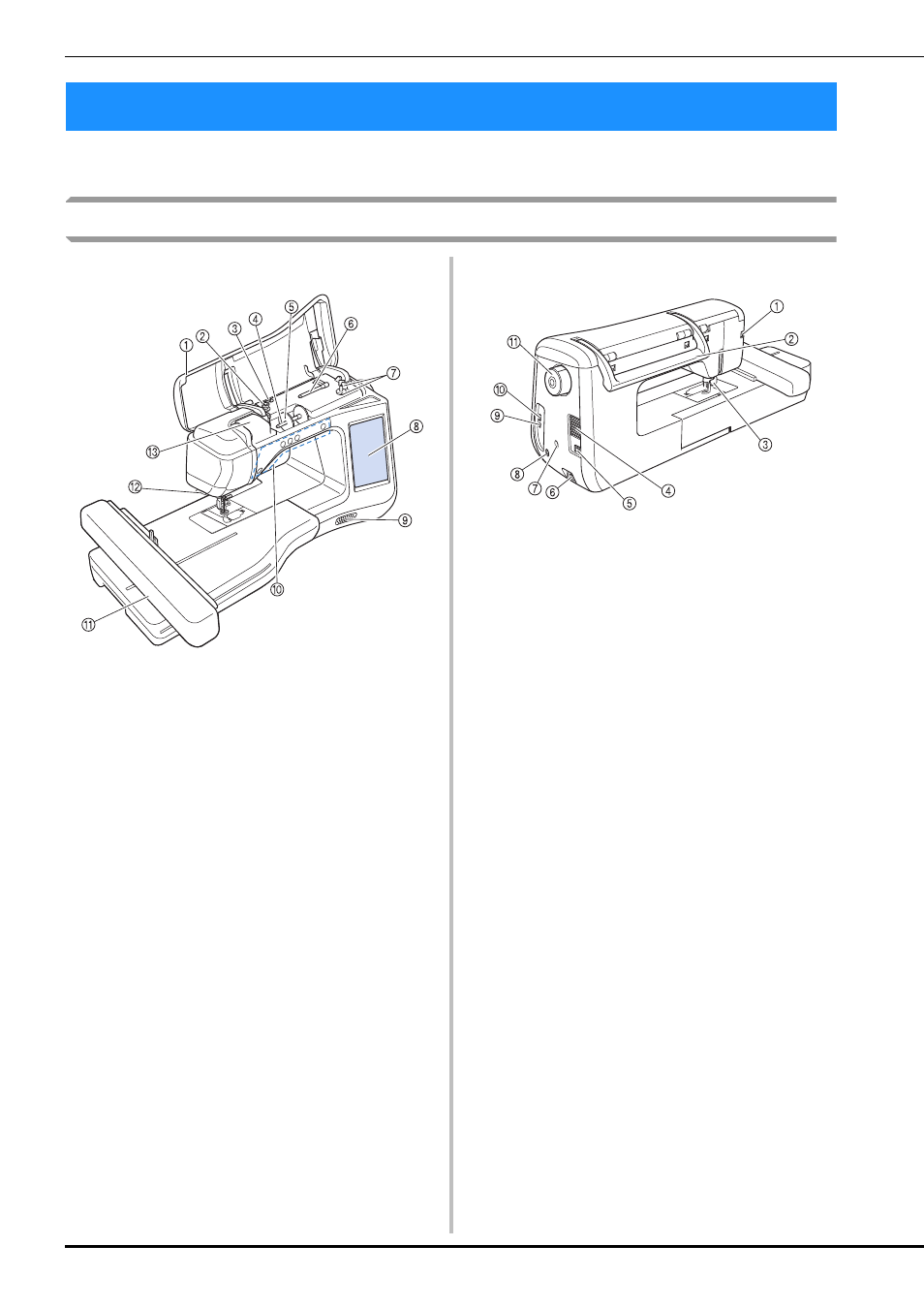

Машина
■ Вид спереди
a
Верхняя крышка
Для заправки нити в машину и намотки шпульки откройте
верхнюю крышку.
b
Диск предварительного натяжения
Перед намоткой шпульки проведите нить вокруг диска
предварительного натяжения. (Стр. B-31)
c
Нитенаправитель для намотки шпульки
Перед намоткой шпульки проведите нить через
нитенаправитель. (Стр. B-31)
d
Стержень для установки катушки
Этот стержень предназначен для установки катушки с
нитью. (Стр. B-38)
e
Колпачок катушки
Колпачок катушки используется для фиксации катушки с
нитью на стержне. (Стр. B-38)
f
Дополнительный стержень для установки
катушки с нитью
Этот стержень для катушки используется для намотки нити
на шпульку. (Стр. B-31)
g
Устройство намотки шпулек
Служит для намотки нити на шпульку. (Стр. B-31)
h
ЖКД (жидкокристаллический дисплей)
На ЖК-дисплее отображаются настройки для выбранного
рисунка строчки, а также сообщения об ошибках.
(Стр. B-20)
i
Динамик
j
Кнопки управления (5 кнопок)
Эти кнопки используются для работы на машине.
(Стр. B-10)
k
Вышивальный модуль
Для вышивания устанавливается вышивальный модуль
(Стр. B-47).
l
Приспособление для обрезки нити
Для обрезки пропустите нить через приспособление.
(Стр. B-40)
m
Пластина нитенаправителя
При заправке верхней нити проведите нить вокруг
пластины нитенаправителя. (Стр. B-38)
■ Вид справа/сзади
a
Гнездо для прижимной лапки
Сюда подключается лапка для вышивания “W+” со
светодиодным указателем. (Для некоторых моделей лапка
для вышивания “W+” со светодиодным указателем не
входит в комплект поставки и приобретается отдельно.)
(Стр. B-42)
b
Ручка
При переноске машины беритесь за ручку для переноски.
c
Рычаг прижимной лапки
Поднимите или опустите рычаг лапки, чтобы
соответственно поднять или опустить прижимную лапку.
(Стр. B-42)
d
Вентиляционное отверстие
Вентиляционное отверстие позволяет осуществляться
циркуляции воздуха вокруг двигателя. Не закрывайте
вентиляционное отверстие во время работы машины.
e
Выключатель питания
Выключатель питания служит для включения и выключения
машины. (Стр. B-17)
f
Гнездо для кабеля питания
Вставьте разъем кабеля питания в гнездо на машине.
(Стр. B-17)
g
Разъем держателя сенсорного пера
(Для моделей с сенсорной функцией)
Служит для подключения прилагаемого держателя
сенсорного пера. (Стр. B-53)
h
Гнездо для сенсорного пера
(Для моделей с сенсорной функцией)
Служит для подключения сенсорного пера. (Стр. B-53)
i
USB-порт для компьютера
Для импорта/экспорта рисунков между компьютером и
машиной подключите USB-кабель к USB-порту. (Стр. B-49,
E-47)
j
USB-порт для подключения мыши и
USB-носителя
Для передачи рисунков с USB-носителя или на него
подключайте USB-носитель непосредственно к USB-порту.
(Стр. B-49, E-46)
Подключите к этому порту USB-мышь для использования в
работе. (Стр. B-50)
k
Маховик
При вращении маховика на себя (против часовой стрелки)
игла поднимается и опускается. Маховик следует вращать
в направлении передней части машины.
