Ниже приведены наименования различных частей швейной машины и описаны их функции.
Перед началом эксплуатации машины внимательно прочтите эти описания.

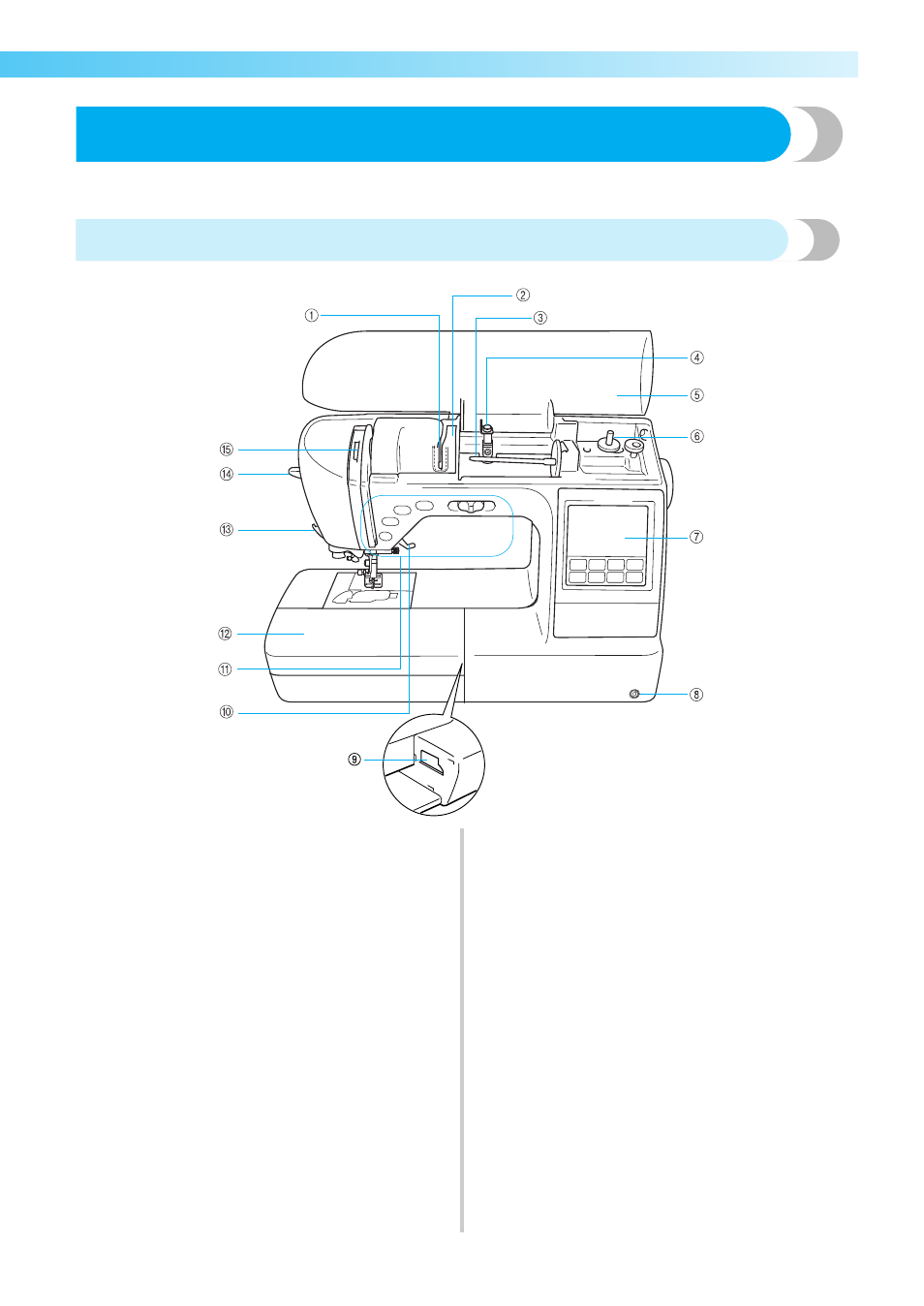

Вид спереди
a
Пластина нитенаправителя
При заправке верхней нити проведите нить вокруг
пластины нитенаправителя.
b
Крышка нитенаправителя
Как и в случае с пластиной нитенаправителя, при
заправке верхней нити проведите нить вокруг
крышки нитенаправителя.
c
Стержень для катушки
Этот стержень предназначен для установки
катушки с нитью.
d
Нитенаправитель для намотки шпульки
Перед намоткой шпульки проведите нить вокруг
этого нитенаправителя.
e
Верхняя крышка
Откройте верхнюю крышку, чтобы установить
катушку с нитью на стержень.
f
Устройство намотки шпулек
Служит для намотки нити на шпульку.
g
Панель управления
Панель управления используется для просмотра и
редактирования настроек строчек, а также для
отображения операций по использованию машины
(стр.16).
h
Гнездо для коленоподъемника
К этому гнезду подключается коленоподъемник.
i
Соединительное гнездо вышивального модуля
К этому гнезду подключается соединитель
вышивального модуля.
j
Рычаг прижимной лапки
Поднимите или опустите рычаг лапки, чтобы
соответственно поднять или опустить прижимную лапку.
k
Кнопки управления
Эти кнопки используются для работы на машине.
l
Плоская платформа
Вставьте ящик для принадлежностей в отсек для
принадлежностей на плоской платформе.
Снимайте плоскую платформу при обработке
трубчатых деталей (таких как манжеты).
m
Приспособление для обрезки нити
Для обрезки пропустите нить через приспособление.
n
Рычажок нитевдевателя
Это устройство используется для заправки нити в иглу.
o
Окно проверки положения рычага нитепритягивателя
Посмотрите в это окно для проверки положения
рычага нитепритягивателя.
