УЗЛЫ И ДЕТАЛИ МАШИНЫ И ИХ ФУНКЦИИ
Изображения в этом руководстве по эксплуатации могут не соответствовать реальной машине.

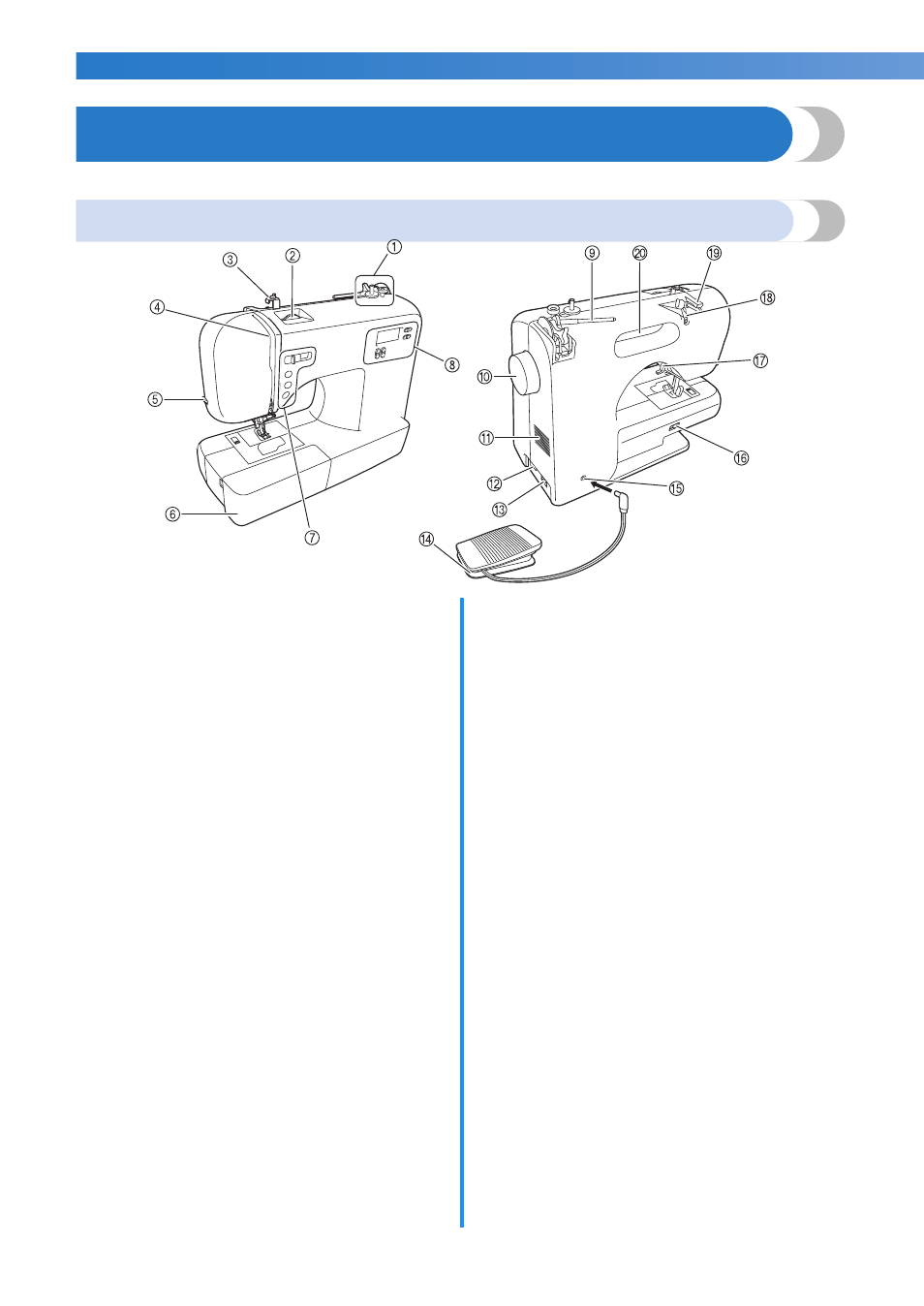

Основные части
a Устройство намотки шпульки (с. 15)
Наматывает нить на шпульку для использования в
качестве нижней нити.
b Регулятор натяжения верхней нити (с. 42)
Управляет натяжением верхней нити.
c Нитенаправитель устройства намотки шпульки
и диск предварительного натяжения (с. 15)
При намотке шпульки заведите нить под этот
нитенаправитель и вокруг диска
предварительного натяжения.
d Рычаг нитепритягивателя (с. 25)
e Устройство для обрезки нити (с. 41)
Для обрезки пропустите нить через это устройство.
f Плоская платформа с отделением для
хранения принадлежностей (с. 7 и 45)
g Кнопки управления (с. 9)
Кнопки управления различаются в зависимости от
модели швейной машины.
h Панель управления (с. 10)
Используется для выбора строчки и задания
различных настроек. Внешний вид и
расположение панели управления зависит от
модели швейной машины.
i Стержень для установки катушки (с. 10, 15 и
23)
Удерживает катушку с нитью.
j Маховик
Позволяет вручную поднимать и опускать иглу.
k Вентиляционное отверстие
Вентиляционное отверстие обеспечивает
циркуляцию воздуха вокруг двигателя. Не
закрывайте вентиляционное отверстие во время
использования швейной машины.
l Выключатель питания и лампы подсветки
(с. 13)
Можно включать и выключать питание и лампу
подсветки.
m Гнездо для подключения кабеля питания
(с. 13)
В гнездо для подключения кабеля питания
вставляется разъем кабеля питания.
n Педаль (с. 13)
Педаль можно использовать для управления
скоростью вышивания, а также для запуска и
остановки вышивания.
o Гнездо для подключения педали (с. 13)
Для подключения разъема педали.
p Рычаг положения гребенок транспортера (с. 57
и 67)
Используйте рычаг положения гребенок
транспортера для опускания гребенок
транспортера.
q Рычаг прижимной лапки (с. 23)
Позволяет поднимать и опускать прижимную
лапку.
r Нитенаправитель (с. 16 и 25)
Используется при наматывании нити на шпульку и
заправки нити в машину.
s Верхний нитенаправитель (с. 17 и 23)
При намотке шпульки и при заправке нити в
машину заведите нить под этот нитенаправитель.
t Ручка
Служит для переноса швейной машины.
