Подключение видеоустройства
Стандартные видеоподключения
Подключите желтый разъем аудио/видео (A/V) кабеля в разъем видеовыхода
видеоустройства. Подключите желтый разъем к разъему Video 3 проектора.
Подключите белый разъем к левому разъему аудиовыхода видеоуст
ройства и подключите красный разъем к правому разъему аудиовыхода
видеоустройства. Подключите оставшийся белый разъем в левый разъем
audio in проектора и подключите красный разъем в правое гнездо audio in
проектора.
Подключите черный шнур питания к разъему, расположенному на задней
панели проектора и вилку вставьте в розетку.
ПРИМЕЧАНИЕ: Всегда используйте шнур питания, прилагаемый к
проектору.
Дополнительные видеоподключения
Если видеоустройство оборудовано круглым четырехконтактным разъемом S-
video, подключите кабель S-video (приобретается отдельно) к разъему
S-video вашего видеоустройства и к разъему Video 2 проектора. Используйте
аудиоразъемы аудио/видео кабеля, как было указано выше (желтые разъемы
аудио/видео кабеля не используются).
Если видеоустройство использует разъемы кабеля компонентного видео
(приобретается отдельно), подключите зеленые разъемы кабеля в зеленый
разъем компонентного видеовыхода видеоустройства и в зеленый
компонентный разъем Video 1 (помеченному «Y») проектора. Подключите
синие разъемы компонентного кабеля к синему разъему компонентного
выхода видеоустройства и к синему компонентному разъему (помеченному
“Pb”) проектора. Подключите красные разъемы компонентного кабеля к
красному разъему компонентного выхода видеоустройства и к красному
компонентному разъему (помеченному “Pr”) проектора. Используйте
аудиоразъемы аудио/видео кабеля, как сказано выше (желтые разъемы аудио/
видео кабеля не используются). ПРИМЕЧАНИЕ: Компонентные разъемы
могут использоваться для источников HDTV (формата 480i, 480p, 720p и
1080i).

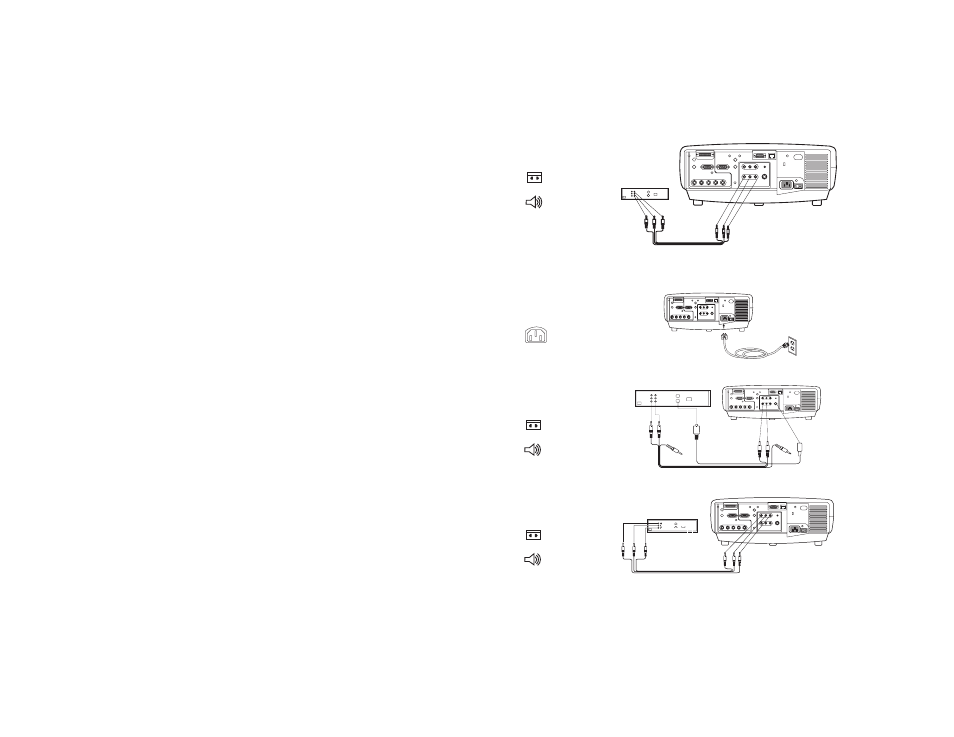

подключите аудио/видео
кабель
подключите шнур питания
подключите S-video
и видеокабели
подключите компонентные
кабели и видеокабели
