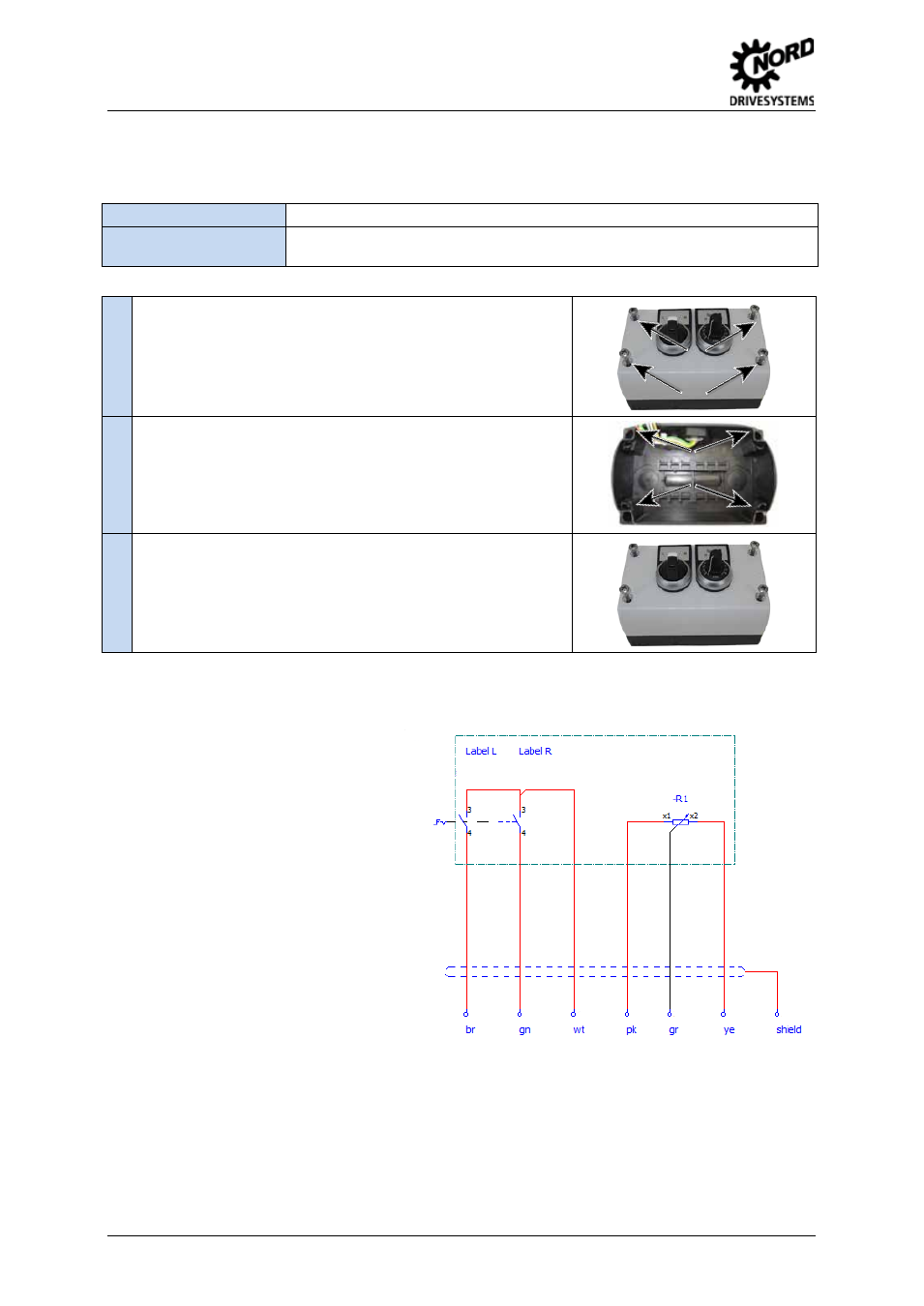

Монтаж
Конструкция модуля управления позволяет держать пульт в руках, однако пульт может быть
установлен на стену рядом с преобразователем.
Место установки
Вертикальные поверхности рядом с преобразователем
Крепление
На монтажную поверхность посредством 4 болтов (крепежный материал
приобретается отдельно)
1.
Ослабить болты с лицевой стороны пульта и снять крышку.
2.
Нижнюю часть корпуса установить на монтажную поверхность и
зафиксировать с помощью подходящего крепежного материала.
Расстояние между крепежными отверстиями:
Ось X (по горизонтали): ок. 106,5 мм
Ось Y (по вертикали):
ок. 66,5 мм
3.
Собрать пульт управления: установить крышку и закрепить ее
на нижней части корпуса с помощью 4 болтов (убедиться в
герметичности).
Pos : 4 /T ec hnis che Inf or mationen/ Bedi enboxen [SK POT 1-.. .]/ Anschl üss e [SK POT 1-... ] @ 3\ mod_1367912341490_3166. doc x @ 64695 @ 5 @ 1
Подключения
Пульт
подкдючатеся
к
преобразователю
частоты
на
постоянной основе. Незаделанные
концы провода модуля управления
подсоединить к соответствующим
клеммам преобразователя частоты.
При наличии экрана кабеля (за
исключением
SK POT1-1)
подсоединить его к заземлению
аналоговых
цепей
(AGND)
преобразователя
частоты.
При
необходимости
использовать
двухжильные гильзы.
