Эксплуатация двигателей с преобразователями частоты (категория 3D) – Руководство по проектированию к B1091
B 1091-1 RU-3213 11
1.6 Примеры
Pos: 24 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/1. Technische Erläuterungen/1.6.1 Beispiel 1 Motor 100L/4 [B1091-1] @ 2\mod_1358246005266_3166.docx @ 53419 @ 35555 @ 1
1.6.1 1. Пример. Двигатель 100 L/4
Данные на паспортной табличке двигателя:
Номинальное
напряжение:
230 / 400 В
Номинальная
частота:
50 Гц
Номинальная
мощность:
2,2 kW
Частотная характеристика 50 Гц
Схема подключения «звезда» (400 В / 50 Гц), преобразователь частоты 2,2 кВт

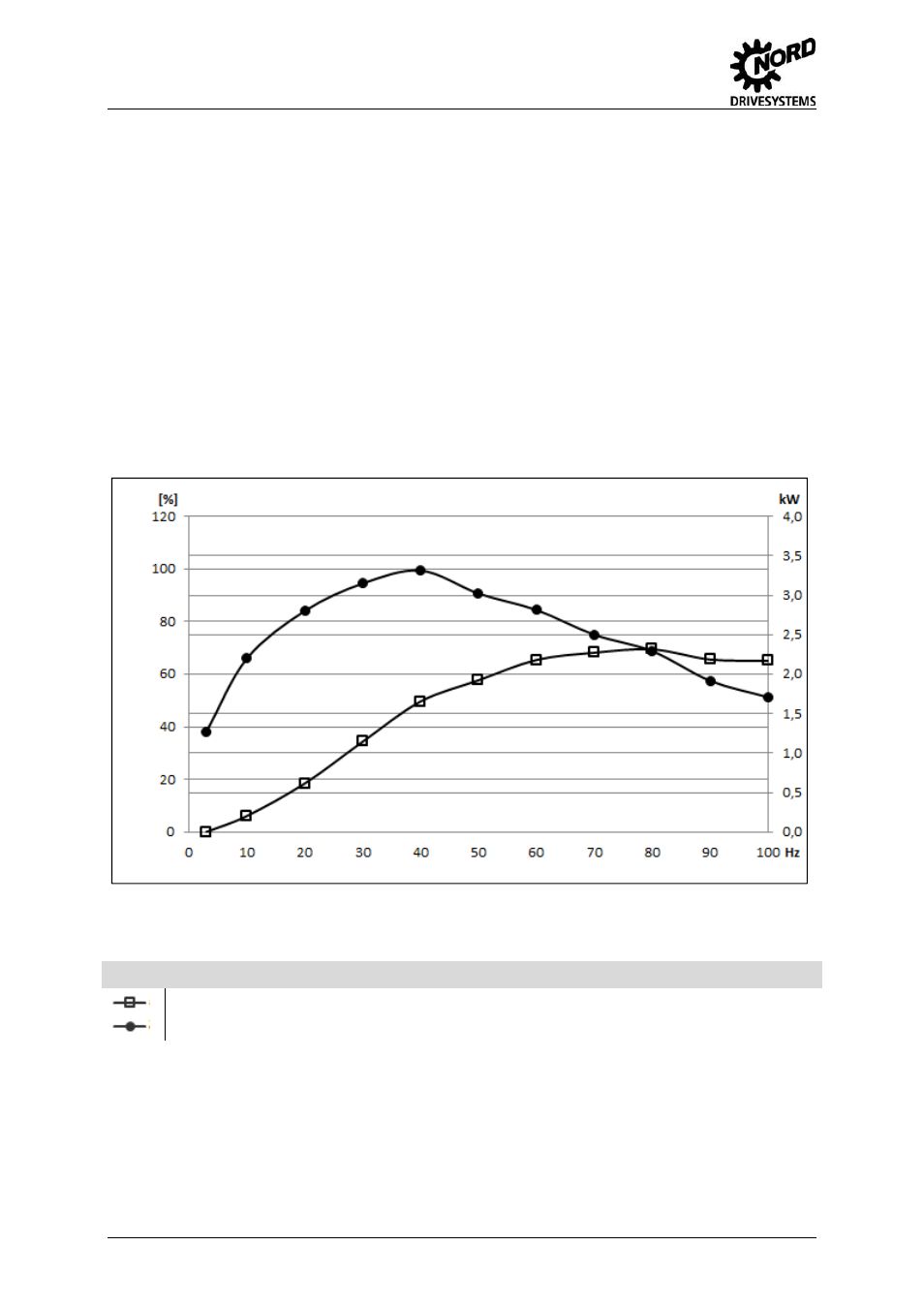

Рис. 2: Двигатель 100L/4, частотная характеристика 50 Гц
Легенда
Выходная мощность двигателя [кВт]
Крутящий момент [%]
