Panasonic SC-VK50 - Инструкция (Страница 4)

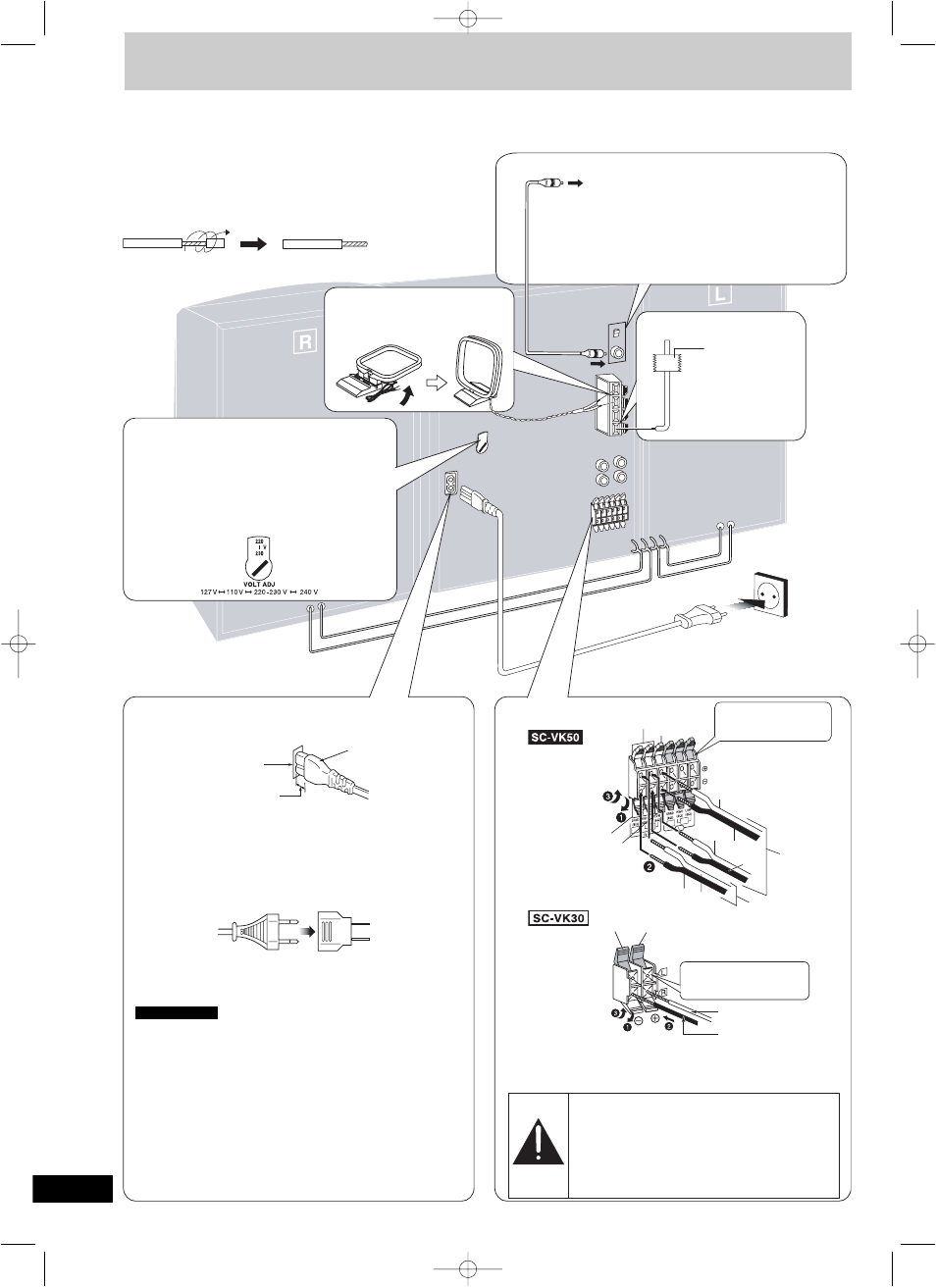

Подключение
Подключение шнура питания к сетевой розетке осуществляется только по-
сле завершения всех соединений.
Подготовка:
Для подготовки антенных и акустических проводов снимите с них винило-
вые наконечники.
4
4 Соединительный видеокабель
1. Подсоедините видеокабель к разъемам VIDEO OUT на
задней панели основного устройства и VIDEO IN на теле-
визоре.
2. Установите видеопереключатель VIDEO SWITCH в поло-
жение, соответствующее настройке телевизора.
PAL: при подключении телевизора, работающего в системе PAL
NTSC: при подключении телевизора, работающего в системе NTSC
Подробнее см. в инструкции по эксплуатации телевизора.
Используйте только входящие в комплект акустические системы.
Наилучшее звучание обеспечивается комбинацией основного устройства и согласован-
ных с ним акустических систем. Использование других АС может привести к поврежде-
нию устройства и отрицательно сказаться на качестве звука.
Внимание:
• Используйте данные АС только с рекомендованной аудиосисте-
мой. Несоблюдение этого требования может привести к повреж-
дению усилителя и/или динамиков и может вызвать возгорание.
Если возникли повреждения или Вы заметили неожиданные из-
менения в работе устройства, обратитесь за консультацией в
сервисный центр.
• Не пытайтесь закрепить колонки на стене способом, отличным
от описанного в данной инструкции.
2 Рамочная антенна АМ
Поднимите контур антенны от
ее основания.
1 Комнатная антенна FM
Клейкая лента
Закрепите антен-
ный провод в поло-
жении, обеспечи-
вающем наилучшее
качество приема.
5 Установите значение напряжения сети
С помощью плоской отвертки поверните селектор на-
пряжения на задней панели в положение, соответству-
ющее сетевому напряжению в Вашем регионе.
Если напряжение питания составляет 115 В или 120 В,
то установите селектор следующим образом:
• Для 115 В: установите в положение 110 В
• Для 120 В: установите в положение 127 В
6 Сетевой шнур питания
Разъем
Вход питания устройства
Примерно 6 мм
Подсоединение разъема
Даже если разъем правильно подсоединен к устройству, шнур питания
может не входить в сетевую розетку (в зависимости от типа этой розетки).
Однако это не вызовет проблем с эксплуатацией устройства.
Если вилка шнура питания не соответствует вашей розетке, используй-
те специальный сетевой адаптер (входит в комплект).
Примечание
Входящий в комплект шнур питания предназначен для использования
только с данным устройством. Не используйте его для другого оборудо-
вания.
К Вашему сведению
Пользовательские установки (кроме показаний времени) сохраняются в
памяти устройства в течение недели после отключения шнура питания
от сети переменного тока.
3 Акустические кабели
Серый
Красный
Черный
Красный
Синий
Черный
Синий (–)
Серый (+)
Подсоедините акусти-
ку левого канала та-
ким же образом.
Подсоедините акусти-
ку левого канала та-
ким же образом.
К фронталь-
ной АС (пра-
вой) SB-VK50
Красный (+)
Черный (–)
К тыловой АС
(правой) SB-PS810
Красный (+)
Серый (+)
Черный (–)
Синий (–)
Акустические
системы (6 Ом)
