5 Инструкция по установке и эксплуатации DK 37/M8
1.3
Ключ к Директиве об устройствах содержания под давлением
Директира об устройствах содержания
под давлением
/ / /
1 2 3 4 5
1 Директива об устройствах содержания под давлением
2 Жидкость
Г газы, сжиженные газы, газы, растворённые под действием давления, пар и
жидкости,
давление насыщенного пара которых на 0.5 бар больше нормального
атмосферного давления
давление (1013 мбар) при максимально допустимой температуре
Ж жидкости, давление насыщенного пара которых максимум на 0.5 бар
меньше
атмосферного давления при максимально допустимой температуре
3 Группа жидкостей
1
Группа 1: Газоопасные, легковоспаламеняющиеся
воспламеняющиеся (если максимально допустимая
температура выше
температуры воспламенения), особо токсичные, токсичные,
огнеопасные
2 Группа 2: Все жидкости, не отнесённые к группе 1
4 Категория
3.3 В соответствии со статьёй 3.3 директивы 97/23/EC
5 Процесс оценки соответствия
SEP Непрерывная инженерная практика
Ключ к директиве указан на табличке с паспортными данными инструмента.
1.4 Принцип работы

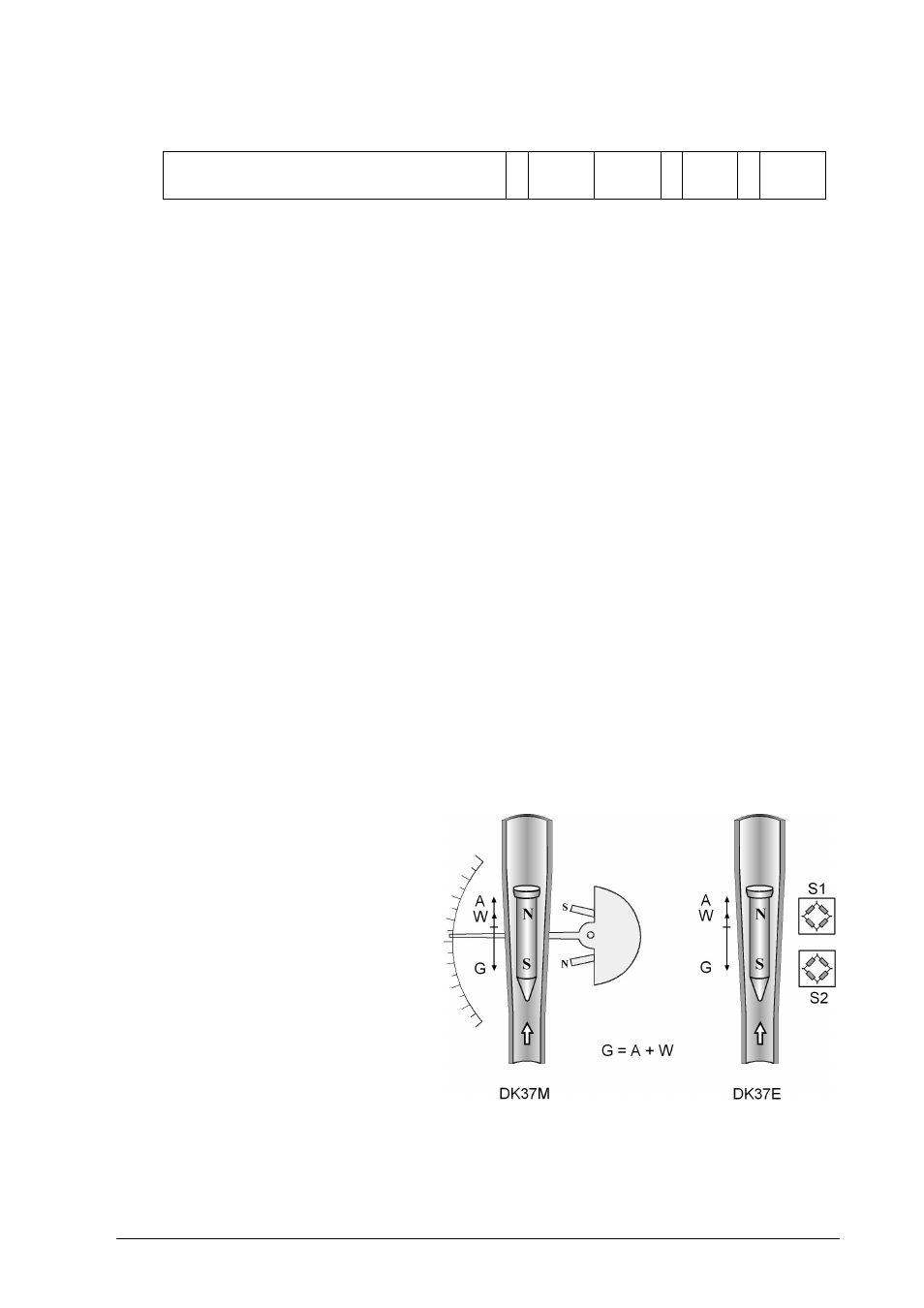

Расходомер работает по принципу
измерения с помощью поплавка.
Измерительное устройство DK состоит из
металлического конуса, в котором
поплавок свободно передвигается вниз и
вверх. Среда протекает через расходомер
от основания к верху.
Поплавок саморегулируется, поэтому
выталкивающая сила А, действующая на
него, волновое сопротивление W и его
собственный вес G находятся в
равновесии.
(G = A + W).
В DK37M высота поплавка в
измерительном устройстве, которая
зависит от потока, передаётся посредством индуктивной связи и отображается на шкале.
В DK37Е высота поплавка в измерительном устройстве, которая зависит от потока, передаётся
посредством индуктивной связи датчикам S1 и S 2 на электронном дисплее.
Иные электрические поля могут привести к искажениям измеряемой величины.
