Электрическое питание > 50 V AC (переменного тока)
•
Заземление через проводник защитного заземления PE , объединенный с кабелем питания, см. также раздел “Схема
питания ” инструкциии по монтажу и эксплуатации преобразователя сигнала.
•
ИСКЛЮЧЕНИЕ: Не подключайте проводник защитного заземления PE в соединительной коробке, если, например,
прибор работает поблизости от электропечей, электролизных установок и т. п. и большая разность потенциалов возникает в
системе трубопровода. Функциональное заземление FE должно одновременно выполнять функцию защитного заземления
(совмещенное заземление). Обратитесь также к соответствующим национальным правилам, в которых могут содержаться
дополнительные требования к схемам заземления и защитного отключения.
Электрическое питание 24 V АС или DC (переменного или постоянного тока)
•
Должно быть обеспечено защитное гальваническое разделение (PELV) согласно
VDE 0100 / VDE 0106 или IEC 364 / IEC 536 или аналогичных национальных норм.
•
Проводник функционального заземления FE должен быть подключен по соображениям правильности измерений.
Металлические трубопроводы
с или без внутренней футеровки
и пластмассовые трубопроводы,
заземление с заземляющими кольцами
Металлические трубопроводы
без внутренней футеровки
заземление без заземляющих колец
DN 25 – 150 / 1”– 6 ”
Компакт-системы

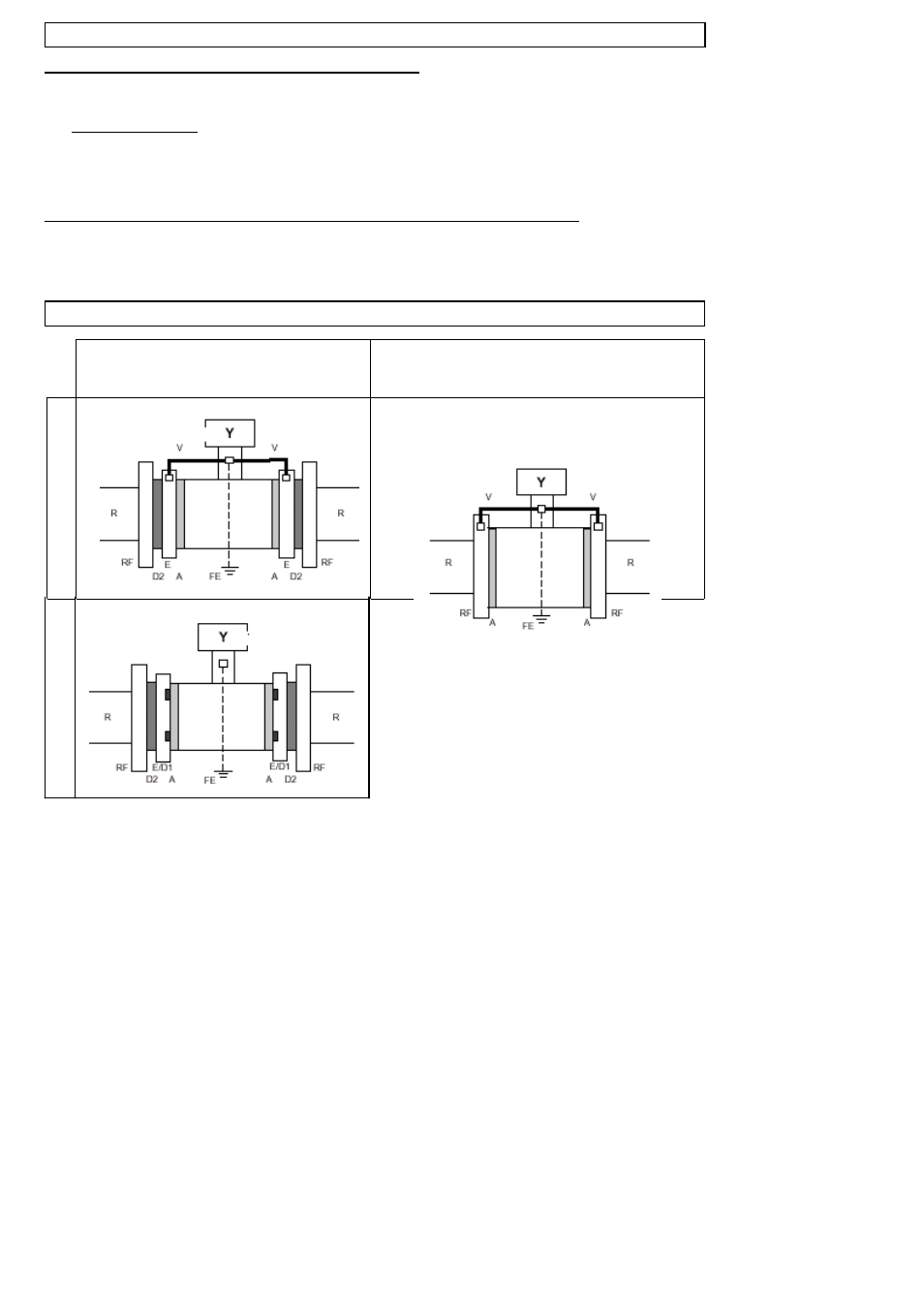

Схемы заземления
A Футеровка из Teflon
®
- PFA. Для расходомеров
DN 25 – 150 и 1”- 6” дополнительные прокладки
между измерительной трубой и заземляющими
кольцами или фланцами трубопровода не требуются.
D2 Прокладки между заземляющими кольцами и
фланцами трубопровода, в комплект поставки не
входят, комплектуются заказчиком.
Применяются плоские прокладки из Teflon по
DIN 2690/ANSI B 16.21, деформация под нагрузкой
8 – 16 N/mm
2
.
E /D1 Заземляющие кольца, закрепленные на корпусе
винтами, с вставленными специальными
кольцевыми прокладками D1.
FE Проводник функционального заземления
≥ 4 mm
2
Cu/AWG 10.
R Трубопровод.
RF Фланцы трубопровода.
V Соединительные провода, закрепленные винтами.
Y Соединительная коробка или преобразователь
сигнала.
DN 10 – 15 /
⅜
”– ½”
