Описание прибора
2
13
OPTIBAR P 3050 C
www.krohne.com
05/2013 - 4002768601 - MA OPTIBAR P3050C R02 ru
2.2.1
Конструкция прибора

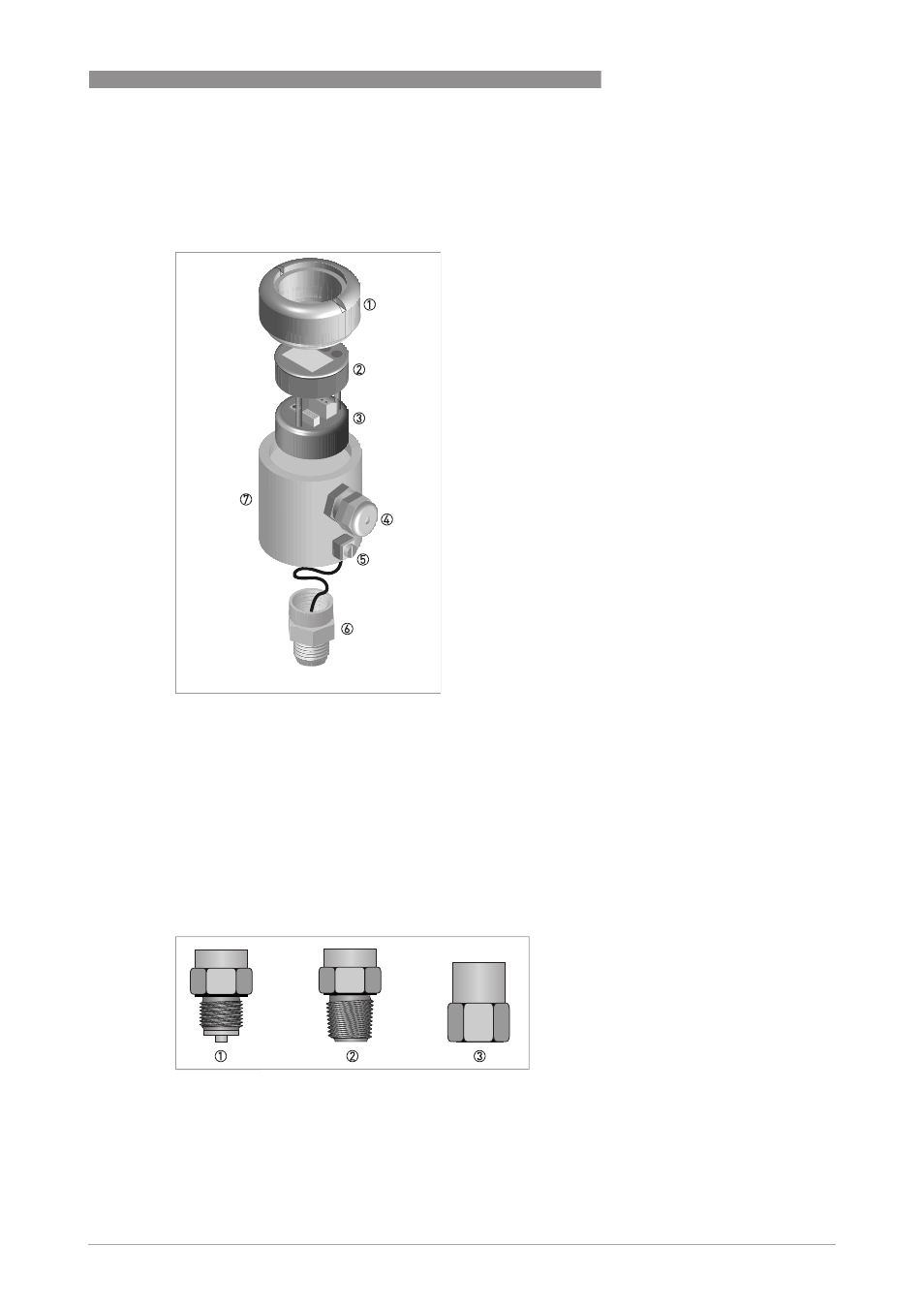

Приведенный детальный чертеж показывает общую конструкцию преобразователей давления.
2.2.2
Варианты технологических подключений
Имеются следующие варианты технологических подключений
P
иcyнoк 2-2: Конструкция прибора
1 Крышка из нержавеющей стали
2 Дисплей (опция)
3 Модуль преобразователя сигналов
4 Кабельный ввод
5 Винт заземления
6 Технологическое подключение со встроенным чувствительным элементом
7 Корпус из нержавеющей стали
P
иcyнoк 2-3: Варианты технологических подключений
1 G½ - B
2 ½" NPT - с наружной резьбой
3 ½" NPT - с внутренней резьбой
