4
Электрический монтаж
52
MFC 400
www.krohne.com
03/2013 - 4002631601 - MA MFC 400 R02 ru
4.10.5
Входные / выходные сигналы искробезопасного исполнения Ex i
Активный токовый выход (только клеммы токового выхода C/C- совместимы с протоколом
HART
®
),
Вх./Вых. искробезопасного исполнения Ex i
• Соблюдайте полярность подключений.
• U
встр., ном.
= 20
В пост. тока
• I ≤ 22 мА
• R
L
≤ 450 Ом
• Символом X обозначаются клеммы A или C в зависимости от исполнения конвертера сигналов.
Пассивный токовый выход (только клеммы токового выхода C/C- совместимы с
протоколом HART
®
),
Вх./Вых. искробезопасного исполнения Ex i
• Любая полярность подключения.
• U
внеш.
≤ 32 В пост. тока
• I ≤ 22 мА
• U
0
≥ 4 В
• R
L,
макс.
= (U
внеш.
- U
0
/ I
макс.
• Символом X обозначаются клеммы A или C в зависимости от исполнения конвертера сигналов.
Опасность!
На приборы, которые эксплуатируются во взрывоопасных зонах, распространяются
дополнительные нормы безопасности. Обратитесь к документации на изделия
взрывозащищенного исполнения.
Информация!
Подробная информация по электрическому подключению смотрите Описание входных и выходных
сигналов на странице 39.
P

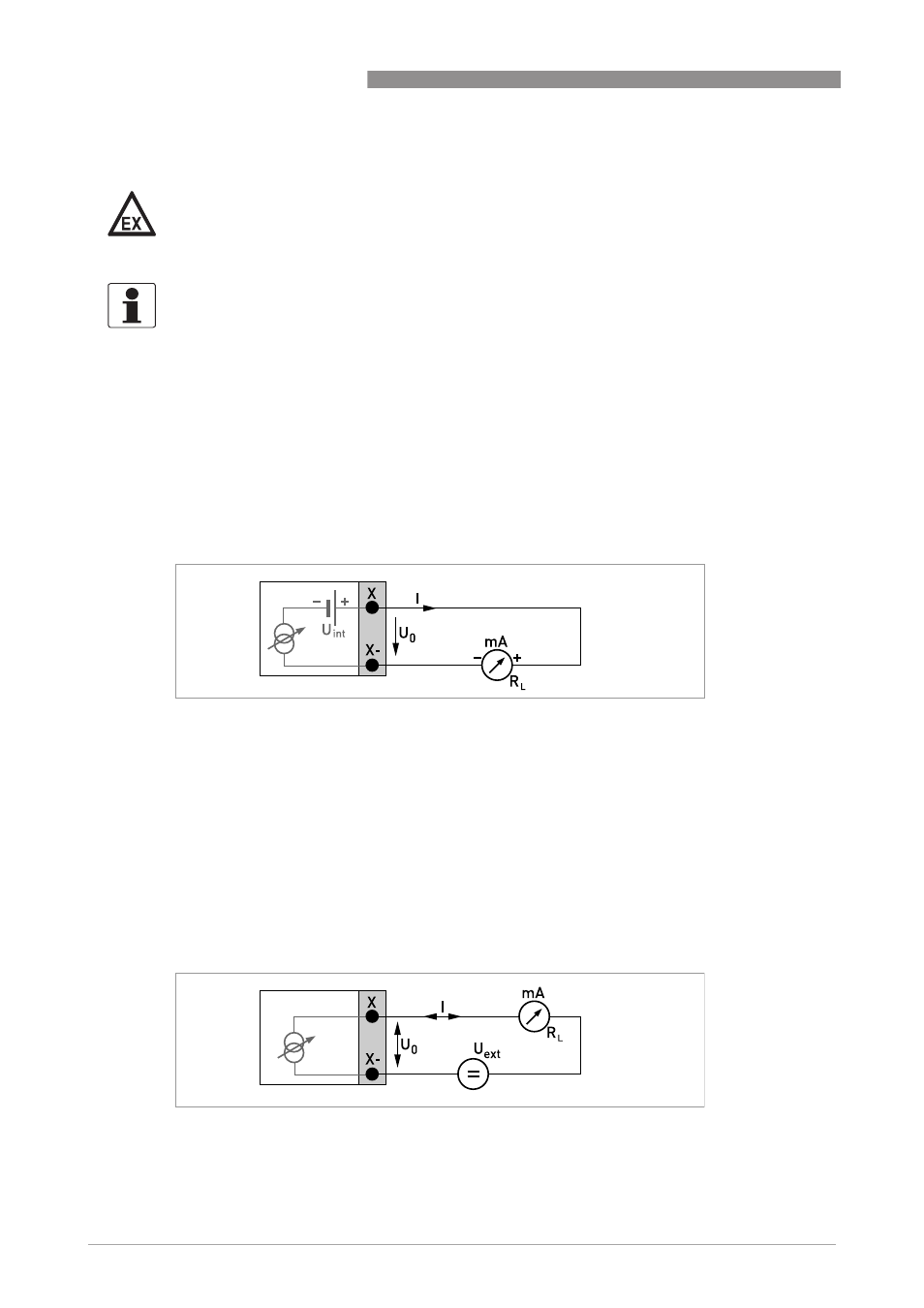

иcyнoк 4-22: Активный токовый выход I
a
Exi
P
иcyнoк 4-23: Пассивный токовый выход I
p
Exi
