ALTOSONIC V
Руководство по эксплуатации
Страница 88 из 106
9.2
Карта RS485/422
Существует два поколения карт RS485
9.2.1

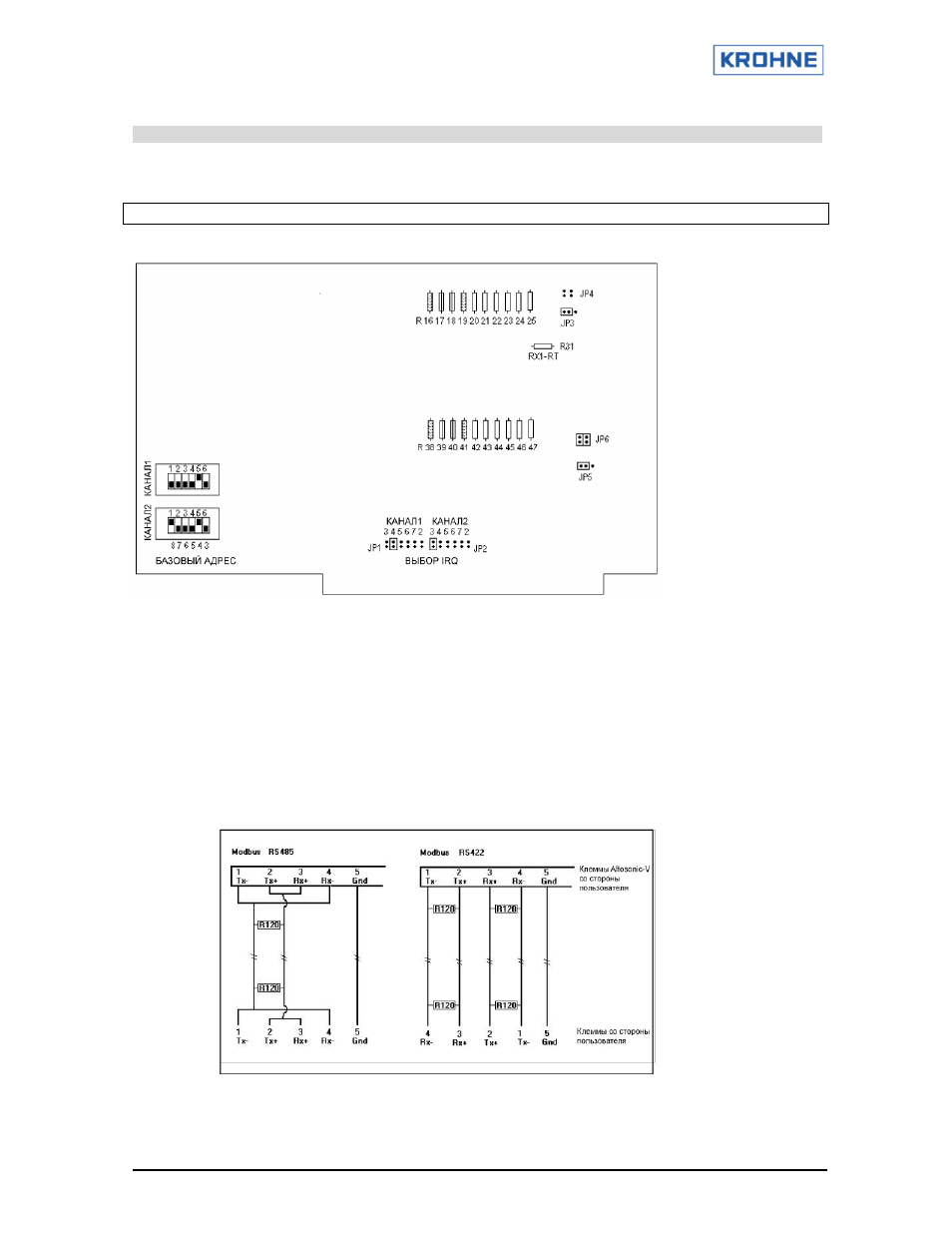

Карта RS485/422: AX4285A
Первое поколение карт RS 485
DIP-
переключатели, канал 1***
: COM 3, базовый адрес канала 1: 3E8
DIP-
переключатели, канал 2***
: COM 4, базовый адрес канала 2: 2E8
JP1***
: COM3, прерывание IRQ4
JP2***
: COM4, прерывание IRQ3
JP3***
: COM3, режим RS 485
JP4***
: COM3, последовательные резисторы включены, перемычки не установлены
JP5
: COM4, RS 485 режим по умолчанию
JP6
: COM4,
последовательные резисторы не включены, перемычки установлены
*** настройка KROHNE Altometer
ПРИМЕЧАНИЕ.
Различия настроек режимов RS485 и RS422 для COM4 (Modbus):
-
Перемычка JP5 RS485 или RS422
-
Внешние подключения для RS422 и RS485
Внешние подключения AX5285A для Modbus
В клемме проводки ALTOSONIC V необходимо заменить резистор 120 Ом.
