3
Монтаж
14
OPTIFLUX 7300
www.krohne.com 01/2013 - 4002495701 - MA OPTIFLUX 7300 R01 ru

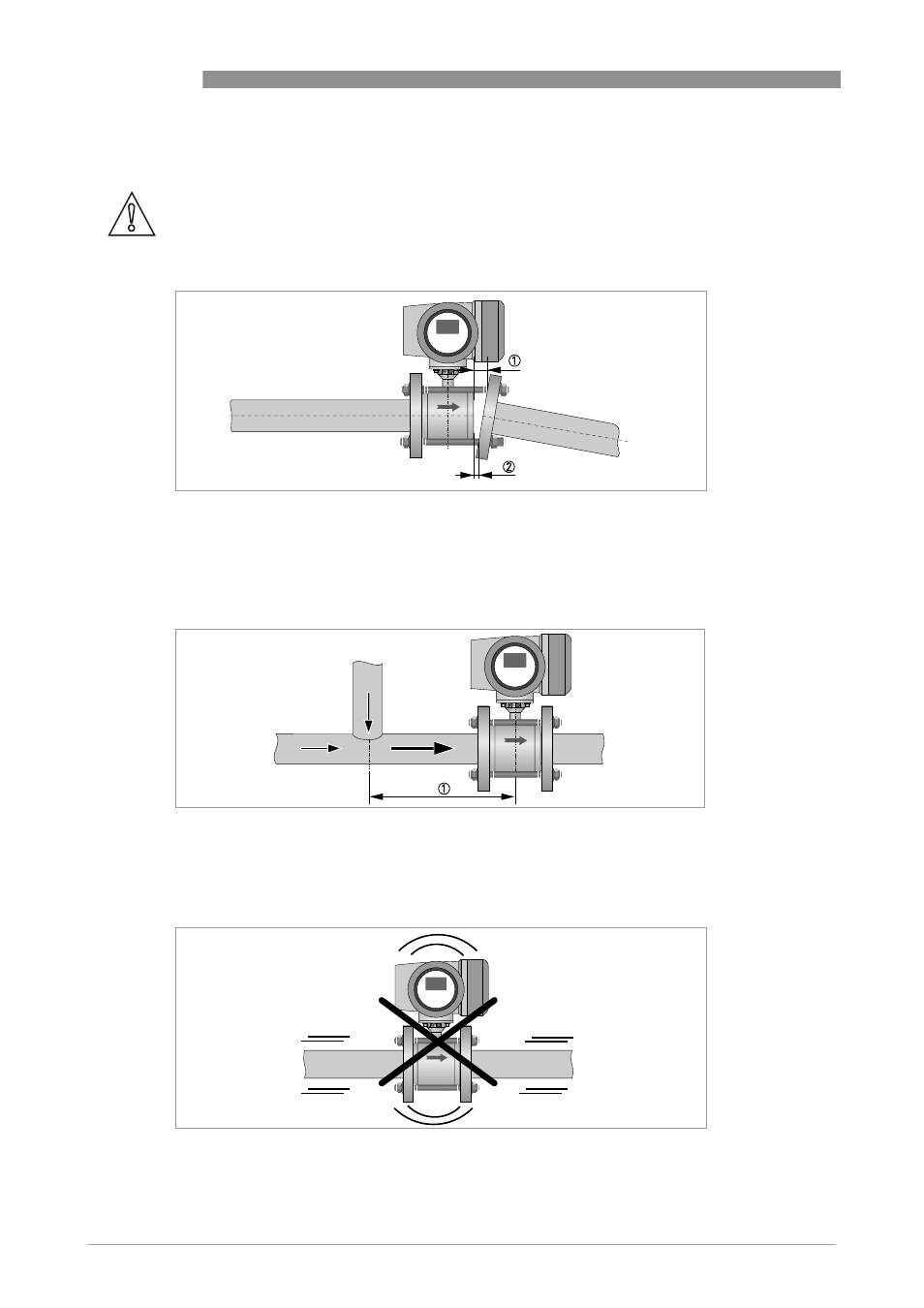

3.4.3 Отклонение фланцев
3.4.4
Т-участки
3.4.5 Наличие вибрации
Осторожно!
Максимально допустимые отклонения уплотнительной поверхности фланцев:
L
макс - L мин
≤
0,5 мм / 0,02"
P иcyнoк 3-4: Отклонение фланцев
1 L
макс.
2 L
мин
P иcyнoк 3-5: Дистанция после Т-участков
1 ≥ 10 DN
P иcyнoк 3-6: Избегайте вибраций
