6.1
Принцип измерения
Электропроводная жидкость протекает внутри электрически изолированной трубы сквозь магнитное
поле. Данное магнитное поле создается током, проходящим через двухсекционную обмотку
возбуждения.
В жидкости индуцируется напряжение U:
U = v * k * B * D
где:
v =
скорость потока
k =
фактор коррекции, учитывающий геометрию трубы
B =
сила магнитного поля
D =
внутренний диаметр расходомера
Сигнал напряжения U снимается между двумя электродами, находящимися в контакте с жидкостью,
его величина прямо пропорциональна скорости потока жидкости v, которая легко преобразуется в
значение расхода q. Поэтому конвертер сигналов сначала усиливает напряжение, затем
отфильтровывает все помехи и преобразует его в расход на дисплее, стандартные промышленные
сигналы и протоколы.

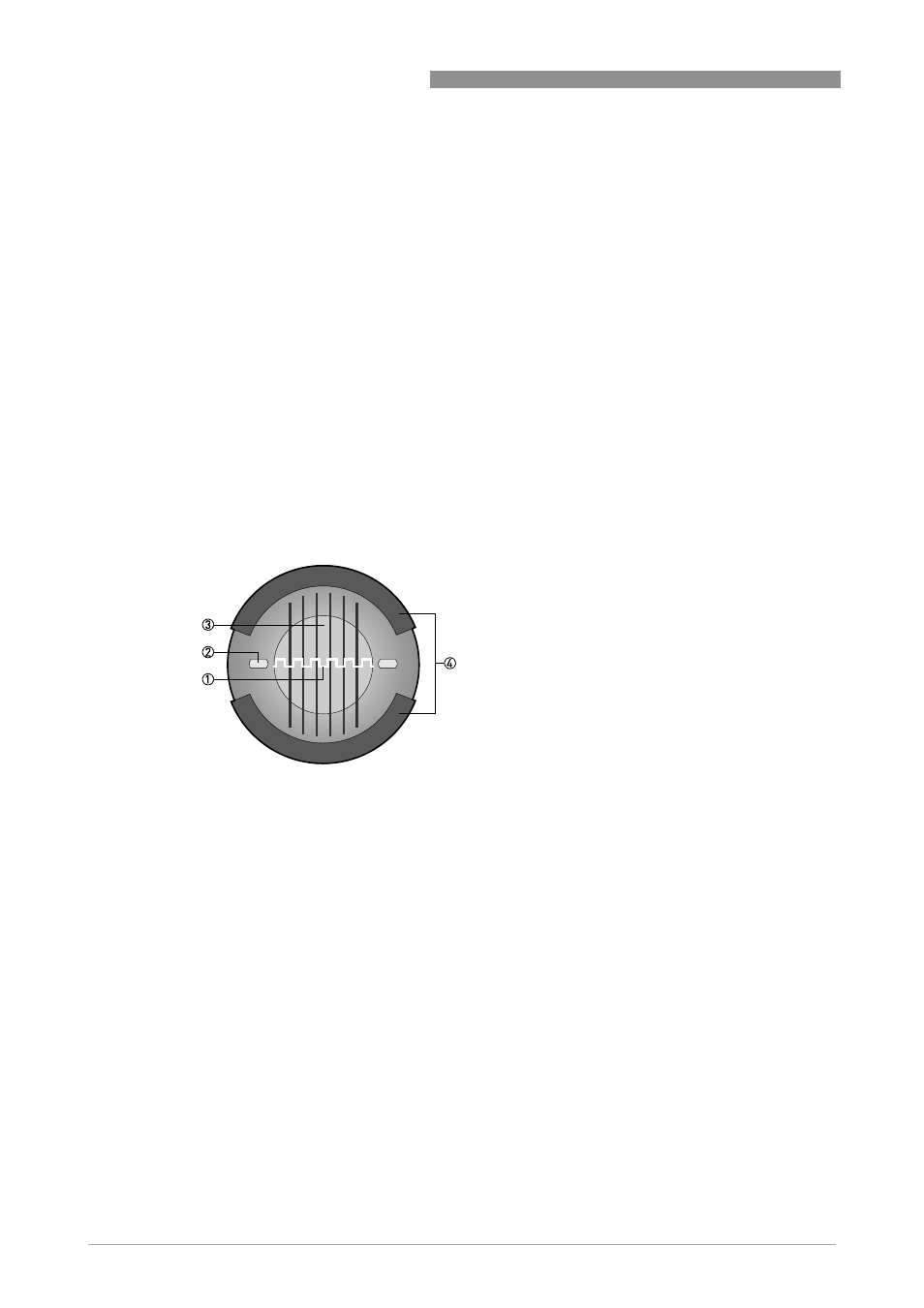

1 Индуцированное напряжение (пропорционально скорости потока)
2 Электроды
3 Внешние магнитные поля
4 Обмотка возбуждения
