3
Монтаж
18
OPTIFLUX 5000
www.krohne.com
11/2012 - 4002449201 - MA OPTIFLUX 5000 SW R02 ru
3.6
Требования к монтажу
3.6.1
Усилие затяжки болтов и рабочее давление
Макс. момент:
• Шаг 1: приблизительно 50% от максимального момента затяжки
• Шаг 2: приблизительно 80% от максимального момента затяжки
• Шаг 3: 100% от максимального момента затяжки, указанного в таблице.
EN 1092-1
ASME B 16.5
Внимание!
• Используйте болты из нержавеющей стали класса А2 / 6.9.
• Убедитесь, что присоединительные фланцы типа RF (выступающая поверхность).
P

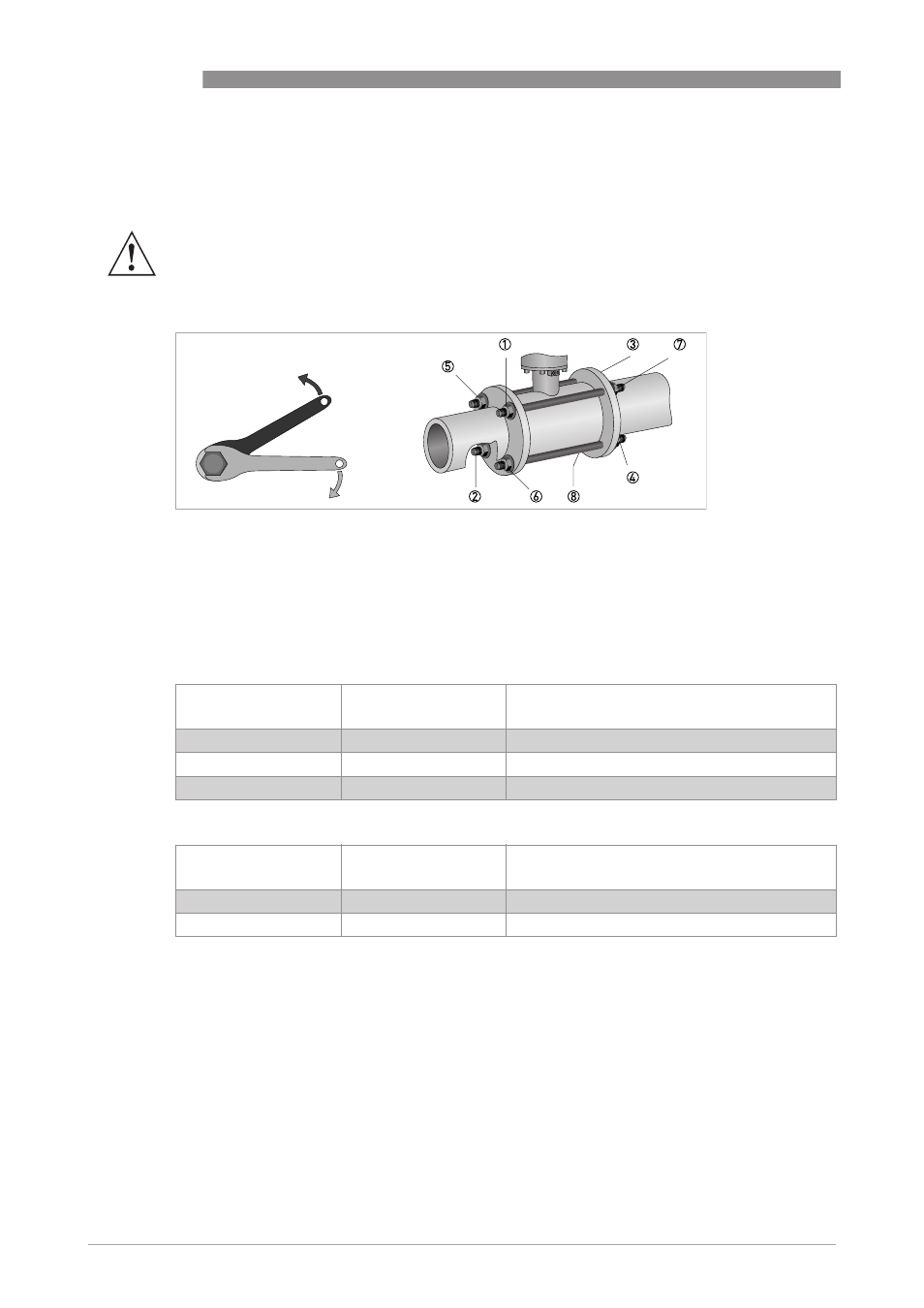

иcyнoк 3-14: Затяните болты в следующем порядке (см. иллюстрацию):
Типоразмер
DN [
мм]
Номинальное давление
Макс. допустимое рабочее давление
[
бар]
2,5...80
PN 40
40
100
PN 16
16
100
PN 25
25
Типоразмер
[
дюймы]
Номинальное давление
Максимально допустимое рабочее давление
[
фунтов/кв. дюйм изб.]
1/10...4"
150 lb
230
1/10...3"
300 lb
580
