6
Технические характеристики
24
OPTIFLUX 1000
www.krohne.com
06/2014 - 4002154402 - HB OPTIFLUX 1000 R03 ru
Технические характеристики
6.1
Принцип измерения
Электропроводная жидкость протекает внутри электрически изолированной трубы сквозь магнитное
поле. Данное магнитное поле создаётся током, проходящим через две катушки возбуждения.
В жидкости возникает напряжение U:
U = v * k * B * D
где:
v =
средняя скорость потока
k =
фактор коррекции, учитывающий геометрию трубы
B =
сила магнитного поля
D =
внутренний диаметр расходомера
Напряжение сигнала U регистрируется двумя электродами и является пропорциональным средней
скорости потока v, а следовательно, и расходу q. Конвертер сигналов усиливает напряжение сигнала,
отфильтровывает все помехи, а затем преобразует его в сигналы для подсчёта расхода, записи и
обработки выходных данных.

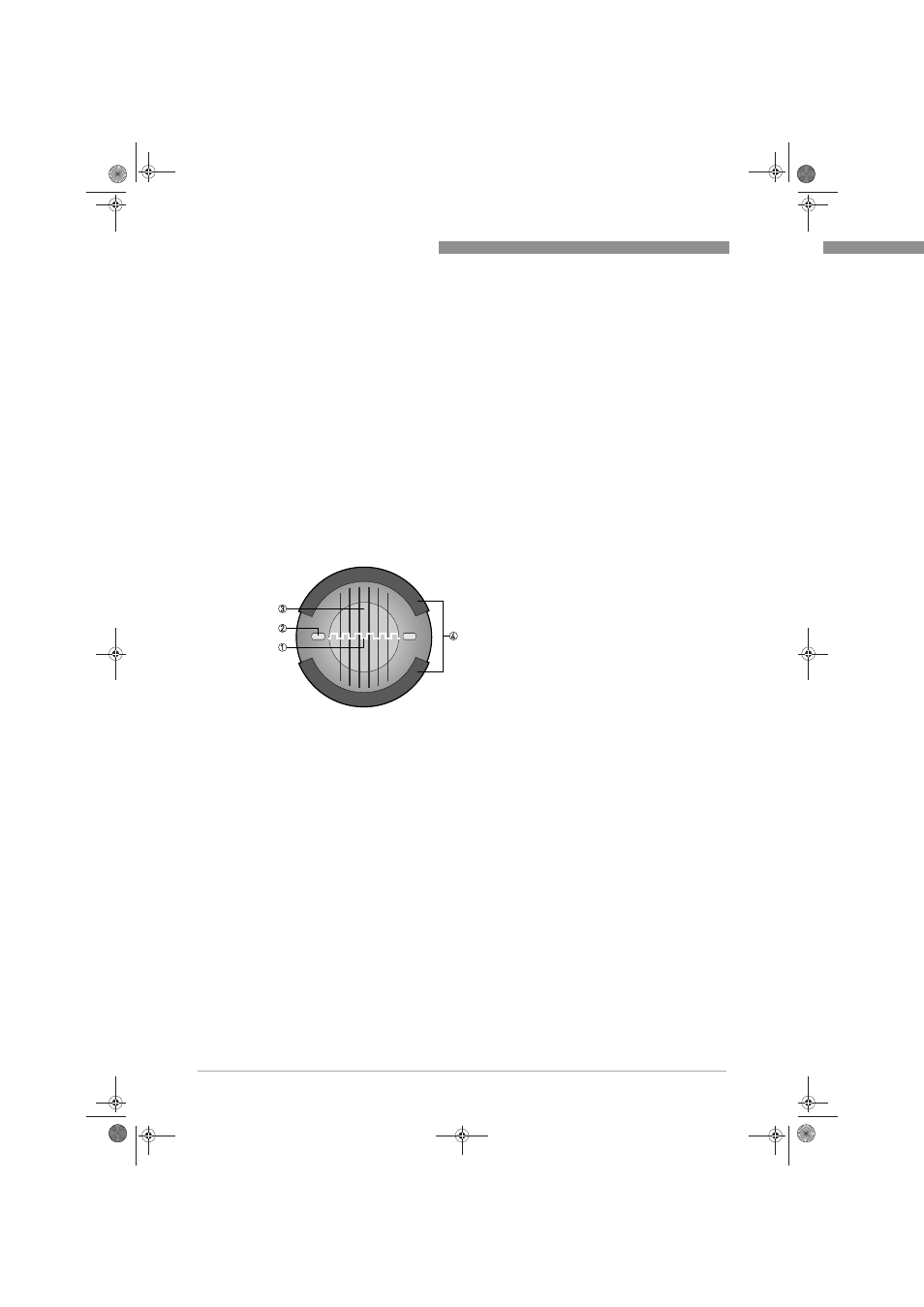

P
иcyнoк 6-1: Принцип измерения
1 Индуцированное напряжение (пропорционально скорости потока)
2 Электроды
3 Магнитное поле
4 Катушки возбуждения
