Электрический монтаж
42
IFC 100
www.krohne.com
10/2012 - 4002357401 - MA IFC 100 R04 ru
4.11.3
Базовая версия выходных сигналов
Токовый выход, активный режим (с протоколом HART
®
)
• U
встр., ном.
= 20
В пост. тока
• I ≤ 22 мА
• R
L
≤ 750 Ом
• Подключение клемм А по протоколу HART®
Пассивный токовый выход (HART
®
)
• U
встр., ном.
= 20
В пост. тока
• U
внеш.
≤ 32 В пост. тока
• I ≤ 22 мА
• U
0
≤ 2 В при I = 22 мА
• R
L
≤ (U
внеш.
- U
0
) / I
макс.
• HART® протокол на клеммах А
Осторожно!
Соблюдайте полярность подключений.
P

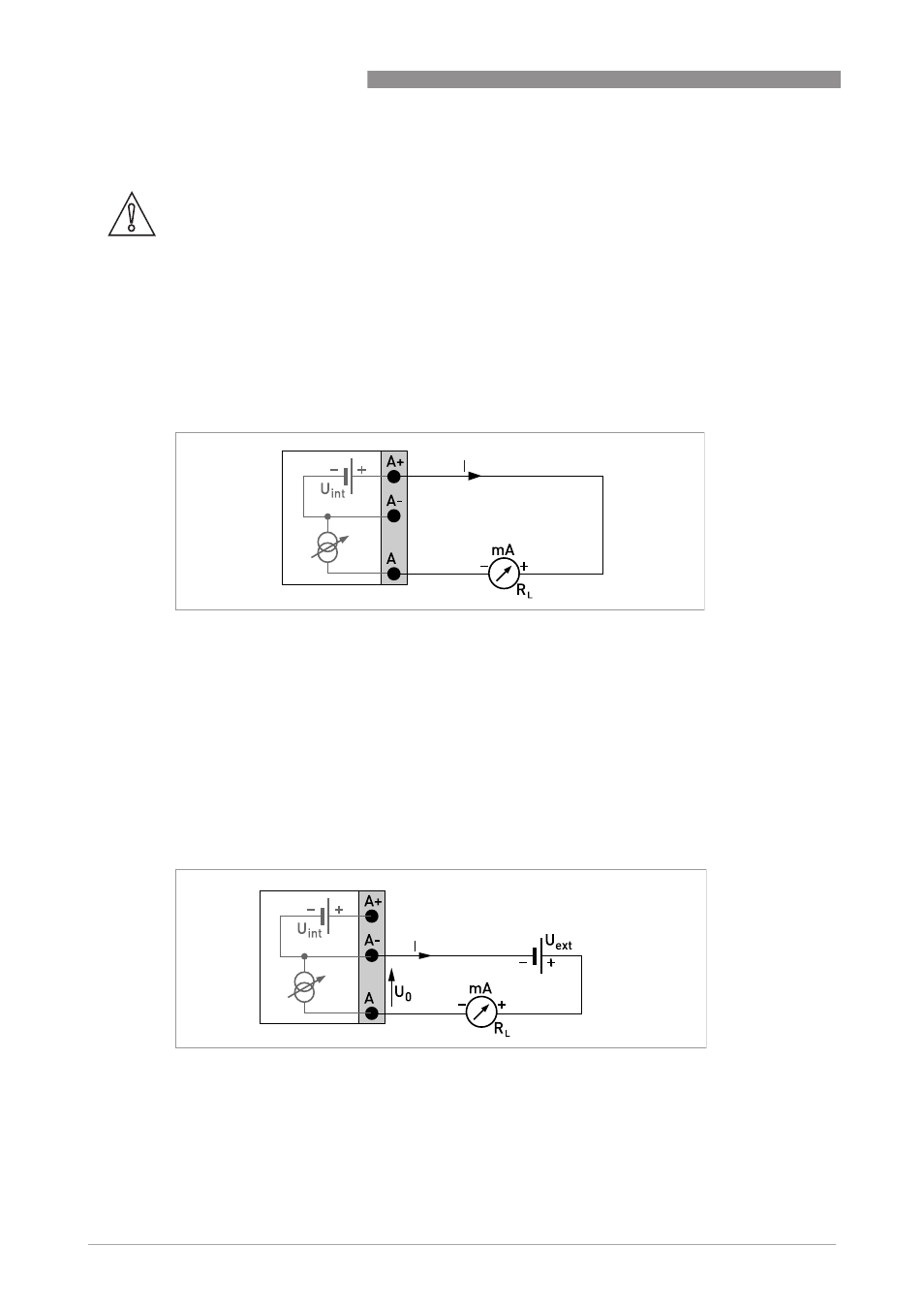

иcyнoк 4-16: Активный токовый выход I
a
P
иcyнoк 4-17: Пассивный токовый выход I
p
