Электрический монтаж

4

29

IFC 050

www.krohne.com

04/2013 - 4002777001 - MA IFC 050 R01 ru

4.5.2

Схема электрического подключения сигнального кабеля и кабеля обмотки возбуждения

• В качестве кабеля обмотки возбуждения используется 2-проводный экранированный кабель с

медными жилами. Экран ДОЛЖЕН быть подключен внутри корпуса первичного преобразователя
и конвертера сигналов.

• В клеммном отсеке первичного преобразователя внешний экран кабеля (60) подключается к

корпусу с помощью обжимной скобы.

• Радиус изгиба сигнального кабеля и кабеля обмотки возбуждения: ≥ 50 мм / 2"
• Следующий чертеж является схематичным. Расположение клемм зависит от версии исполнения

прибора.

Опасность!
Заземление устройства следует выполнять в соответствии с предписаниями и инструкциями в
целях обеспечения защиты обслуживающего персонала от поражения электрическим током.

P

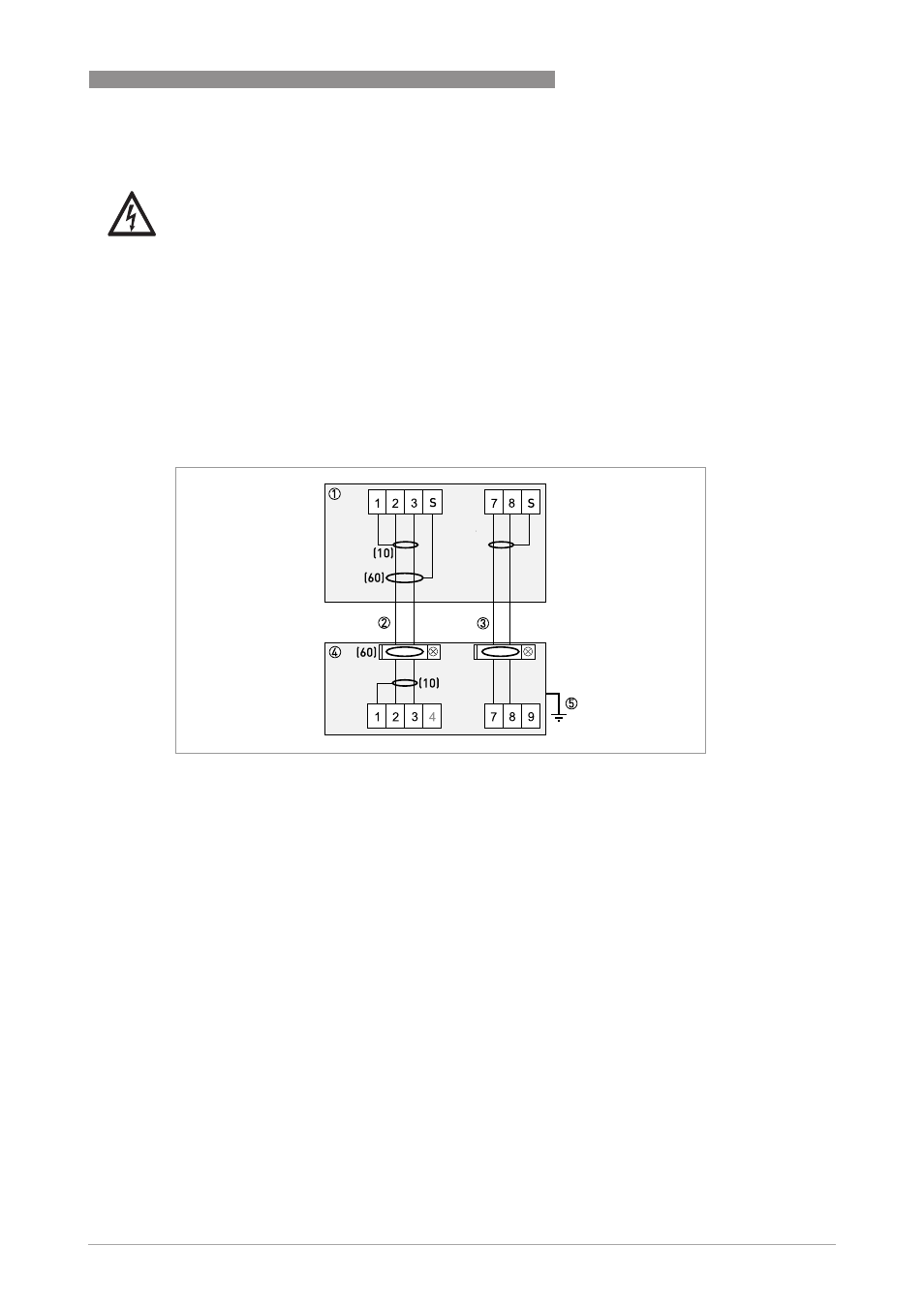

иcyнoк 4-8: Схема электрического подключения сигнального кабеля и кабеля обмотки возбуждения

1 Клеммный отсек конвертера сигналов
2 Сигнальный кабель A
3 Кабель обмотки возбуждения C
4 Клеммный отсек первичного преобразователя
5 Клемма функционального заземления FE
