6 Соединительный цилиндр насадить на трубку
преобразователя звука. При этом не повредить
кабель. Цилиндр установлен правильно, если больше
не видно нижней метки (2) на трубке
преобразователя.
7 Торцовым шестигранным ключом (размер 4) ослабить
зажимные винты (5) на цилиндре.
8 Гаечным ключом (SW 13) ослабить зажимный винт на
поворотном держателе (3).
9 Посредством поворотного крепления направить
датчик на измеряемый продукт.
10 Затянуть зажимный винт (3) на поворотном
креплении, момент затяжки - макс. 20 Нм.
11 Винт (3) зафиксировать лаком или т.п. для
обеспечения долговременной устойчивости
поворотного крепления.
12 Соединительный цилиндр повернуть так, чтобы
кабельный ввод смотрел вниз и с него могла стекать
влага. Цилиндр зафиксировать зажимными винтами
(5), момент затяжки - макс. 5 Нм.
13 Штекер на конце кабеля преобразователя звука
вставить в гнездо на выносной электронике.
1
2
3
4
5

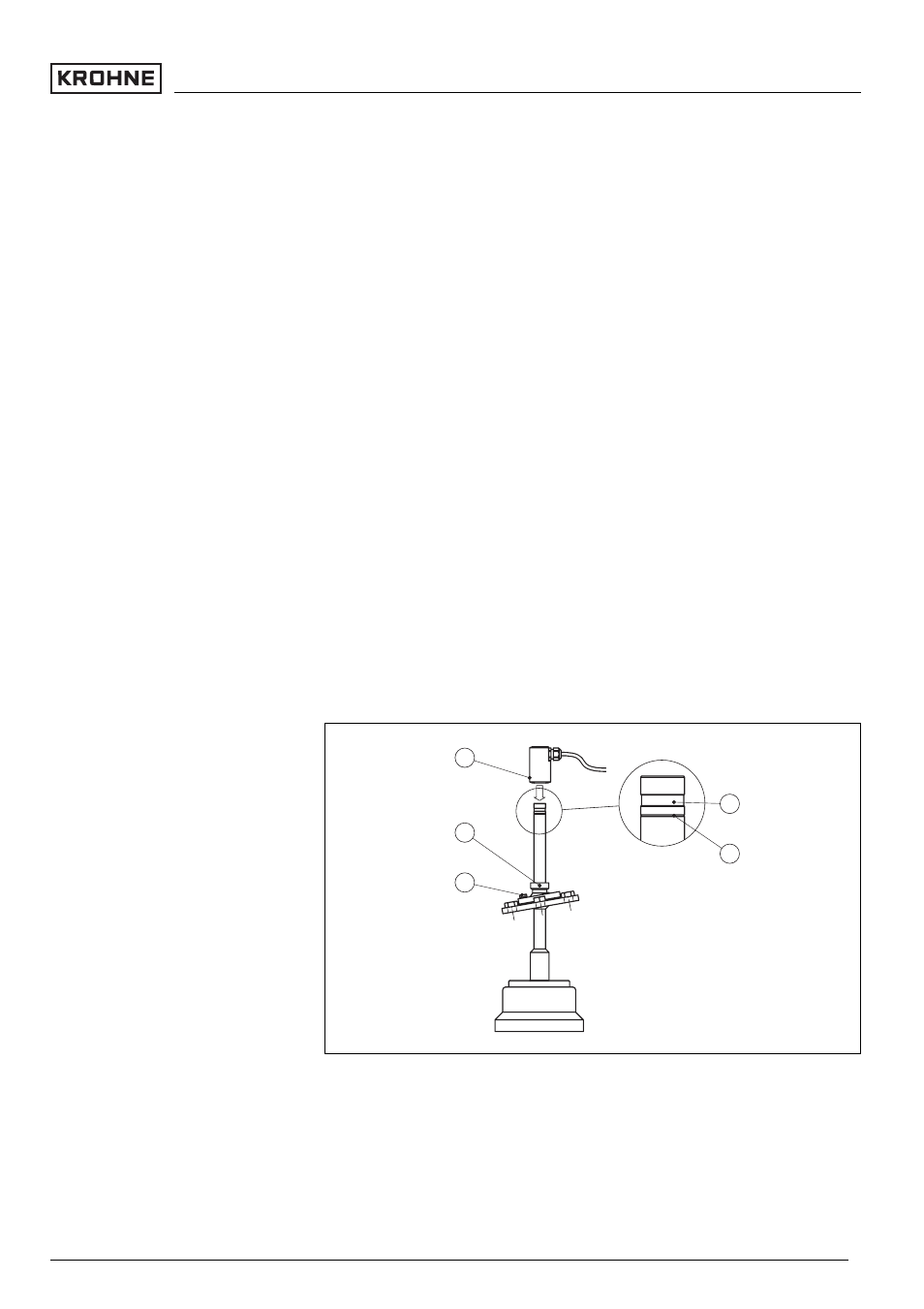

Рис. 6: Сборка – Исполнение C
1
Паз для фиксации соединительного цилиндра
2
Метка
3
Зажимный винт поворотного крепления (шестигранная головка SW 13)
4
Потайные винты фиксирующего кольца (торцовый шестигранный ключ
– размер 4)
5
Зажимные винты соединительного цилиндра (торцовый
шестигранный ключ – размер 4)
OPTISOUND 3040 C - 4 ... 20 mA/HART - четырехпроводный
15
Монтаж
