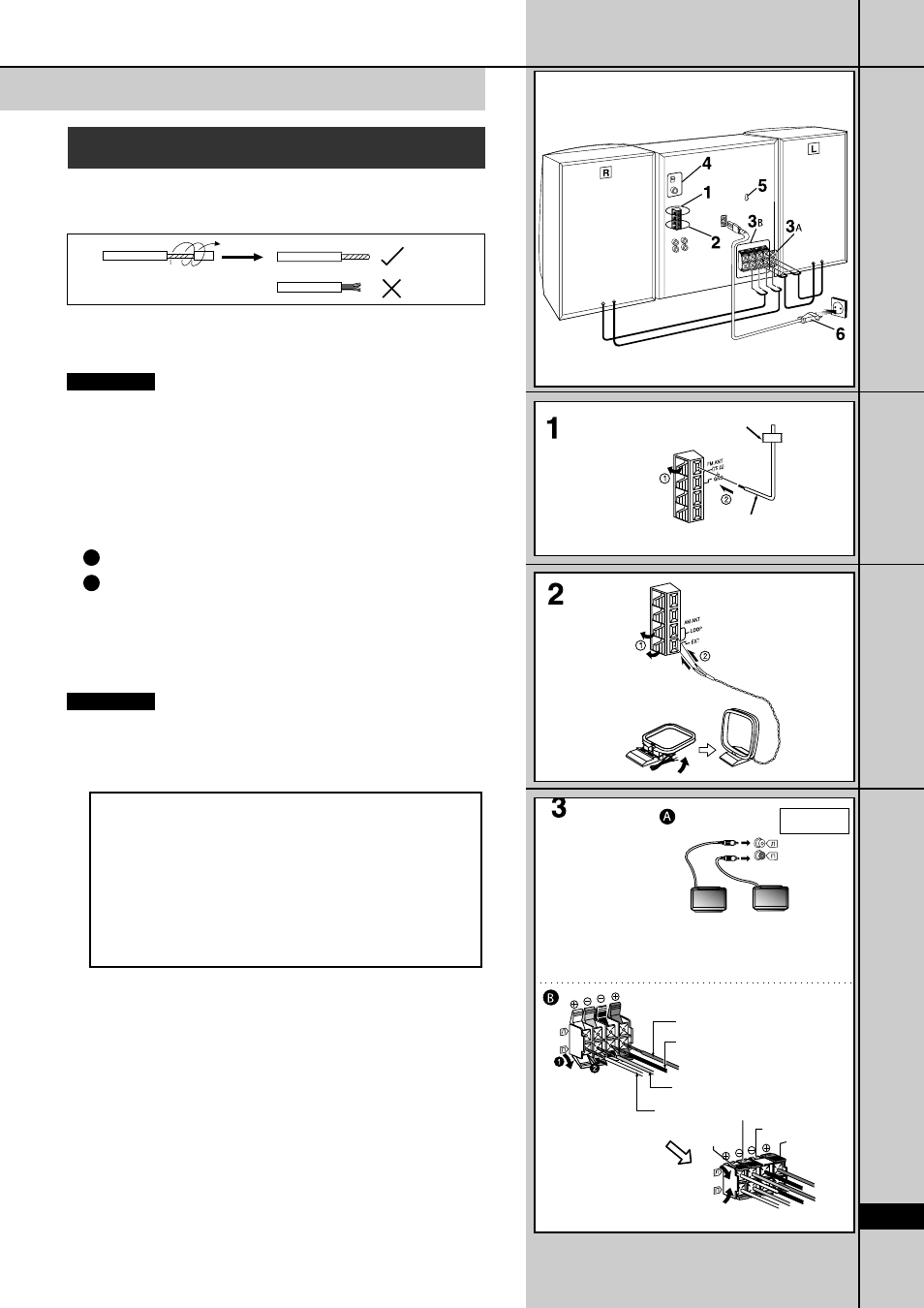

Подключения
Основные подключения (для аксессуаров,
входящих в комплект поставки)
● Подключение шнура питания к стенной розетке осуществляется только
после завершения всех соединений.
● Для подготовки антенных кабелей и акустических проводов открутите
виниловые наконечники и стяните их.
Подсоедините комнатную антенну FM
Закрепите антенный провод на стене или колонне в положении, обеспечива-
ющем минимальные искажения сигнала.
Примечание
Для обеспечения наилучшего качества приема:
Рекомендуется использование внешней антенны FM (См. стр. 14)
Подсоедините рамочную антенну АМ
Поставьте антенну на ее основание. Провод антенны удалите от других про-
водов и шнуров.
Подсоедините акустические кабели
A Кабели тыловых АС окружающего звучания (только для модели VC−VK550)
В Кабели фронтальных (Л/П) АС
Подключите кабели к разъемам соответствующего цвета.
● Никогда не закорачивайте положительный (+) и отрицательный (–) акус-
тические провода.
● Убедитесь, что к положительным разъемам (+) подсоединены только поло-
жительные провода (красный или серый), а к отрицательным разъемам (–)
подсоединены только отрицательные провода (черный или синий)
Осторожно
Неправильное подключение может привести к повреждению динамиков.
Предупреждение:
● Используйте данные АС только с рекомендованной аудиосистемой.
Несоблюдение этого требования может привести к повреждению
усилителя и/или динамиков и может вызвать возгорание. Если воз−
никли повреждения или Вы заметили неожиданные изменения в ра−
боте устройства, проконсультируйтесь у квалифицированного тех−
нического персонала.
(Только для модели SC−VK550)
● Не пытайтесь закрепить колонки на стене способом, отличным от
описанного в данной инструкции.
(Только для модели SC−VK550)
● Не повешивайте эти колонки на стену или потолок.
Липкая лента
Комнатная
антенна FM
Рамочная антенна АМ
Тыловые АС
К SB-PS90A
6 Îì
(SB-PS90А) АС
окружающего
звучания
(левая) (SB-PS90А) АС
окружающего
звучания
(правая)
Серый (+)
Серый (+)
Красный (+)
Красный (+)
Синий (-)
Синий (-)
Черный (-)
Черный (-)
Высокое
(6 Ом) Низкое
(6 Ом)
Высокое
(6 Ом) Низкое
(6 Ом)
