17
Сигнальный конвертор M10 EEx d – Инструкция по монтажу и эксплуатации
06/20
При рабочей нагрузке происходит потеря напряжения, обусловленная технологией PNP и соответ-
ствующими защитными элементами,.

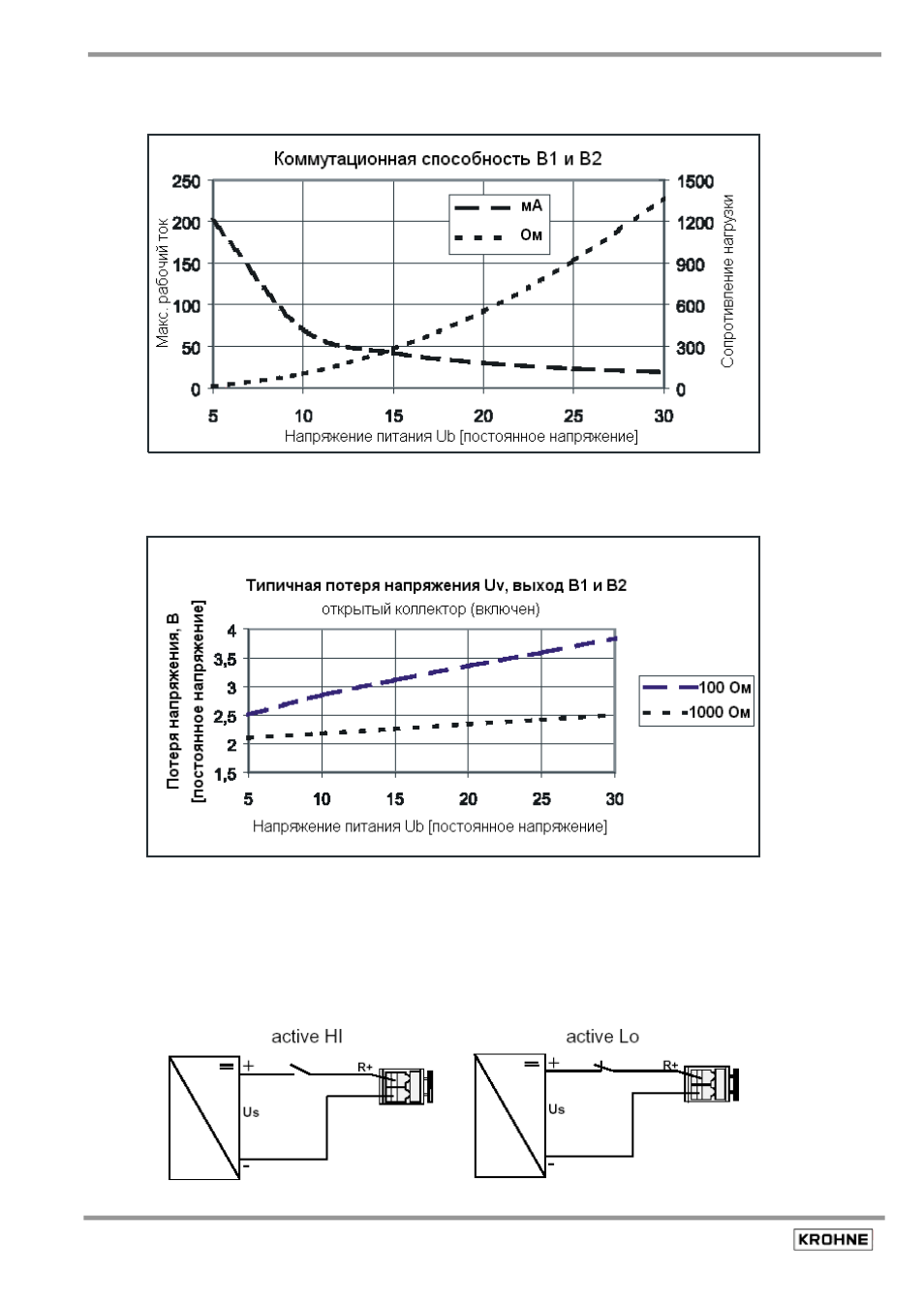

Падение мощности на выходах В1 и В2 максимум 500мВт. Минимально допустимое сопротивле-
ние нагрузки может быть определено по диаграмме.
9.2 Электрическое соединение дискретного входа В3.
Вход В3 может быть использован для сброса внутреннего счётчика.
Этот вход может быть активирован в пункте меню 3.8.
При подаче внешнего постоянным напряжением 5…30В на клеммы R+ и R┴ (режим
«ACTIVE HI») счётчик сбрасывается на ноль. Ток срабатывания < 0,6мА.
Если для входа установлен режим «ACTIVE LO», прерывание сбрасывает счётчик.
