Инструкция по эксплуатации KROHNE VARIFLUX 6000 RU
Страница 9
Инструкция по монтажу
9
Разнесенные версии VARIFLUX 6000 с клеммной коробкой
•
Функциональное заземление FE должно быть всегда подсоединено.
•
Для преобразователя сигнала с питанием катушки возбуждения > 125 мА / > 60 В:
Из-за более высокого тока возбуждения от преобразователя сигналов, проводник
функционального заземления FE должен быть соединен с первичным преобразователем
расхода VARIFLUX 6000 в соответствии с нижеприведенной схемой.

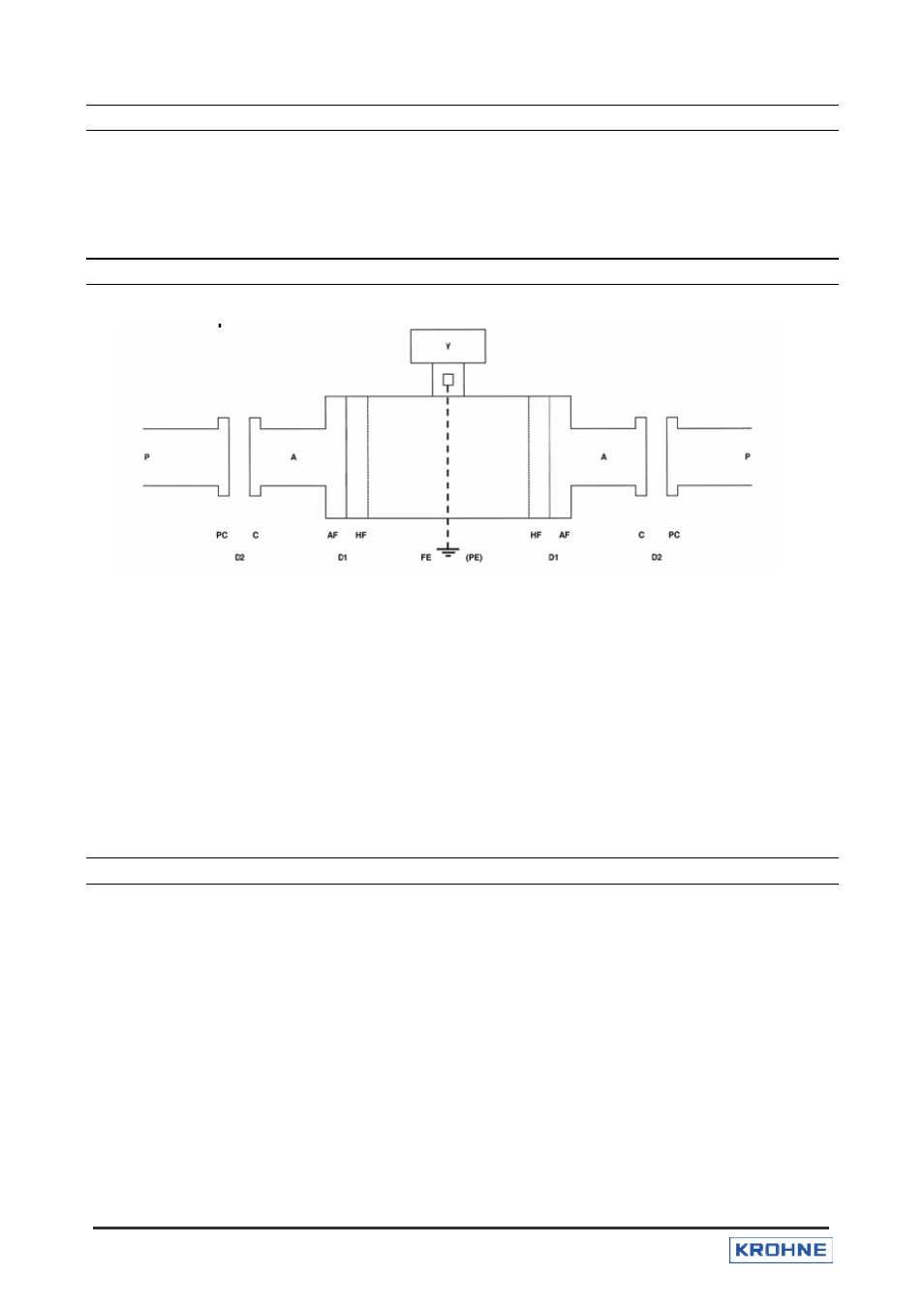

Схема заземления
Расходомер с фланцевой вставкой
A
Крепежная муфта в сборе, полностью скомплектованная
AF
Фланец фланцевой вставки (для соединения с прибором)
C
Присоединение фланцевой вставки (к трубопроводу)
D1
L-
образная прокладка
D2
Прокладка, не включенная в поставку с прибором, и устанавливаемая пользователем
FE
функциональное заземление, медный проводник ≥ 4 мм
2
, (10 AWG).
HF
Фланец корпуса прибора (для соединения с фланцевой вставкой)
P
Трубопровод
PC
Трубное присоединение, не включенное в поставку прибора, и устанавливаемое
пользователем
PE
Защитный проводник, необходимый, если VARIFLUX 6000 работает с преобразователем
сигнала с током в катушке возбуждения> 125 мА / > 60 В. Медный проводник ≥ 4 мм
2
, (10
AWG)
не поставляется с прибором и устанавливается пользователем.
Y
Преобразователь сигнала или клеммная коробка
8
Замена первичного преобразователя в разнесенных версиях приборов
Выключите источник питания прибора перед началом работы!
1)
Запишите назначение и маркировку клемм в клеммной коробке перед демонтажем "старого"
первичного датчика расхода.
2)
Установите новый первичный датчик в соответствии с данной инструкцией по установке.
3)
Выполните электрическое подключение первичного датчика в соответствии с инструкцией по
установке и эксплуатации для соответствующего преобразователя сигналов.
4)
Обязательно внесите в соответствующие пункты меню прибора значения заводской калибровки,
приведенные на шильде первичного датчика. Эти параметры индивидуальны для каждого первичного
датчика:
•
константа первичного датчика Gk
•
частота магнитного поля в катушке возбуждения
5)
Если типоразмер первичного датчика отличается от предыдущего, то необходимо будет ввести в
соответствующие пункты меню прибора новое значение максимального диапазона измерения
расхода Q
100%
и новый внутренний диаметр прибора DN.
6)
После этого проведите настройку “нулевой” точки прибора.
7)
В случае необходимости сбросьте в “нуль” старое значение внутреннего электронного сумматора
(
счетчика) преобразователя сигналов.
