12/2009
www.krohne.com
19
6.1.2
Диаграмма выходной нагрузки

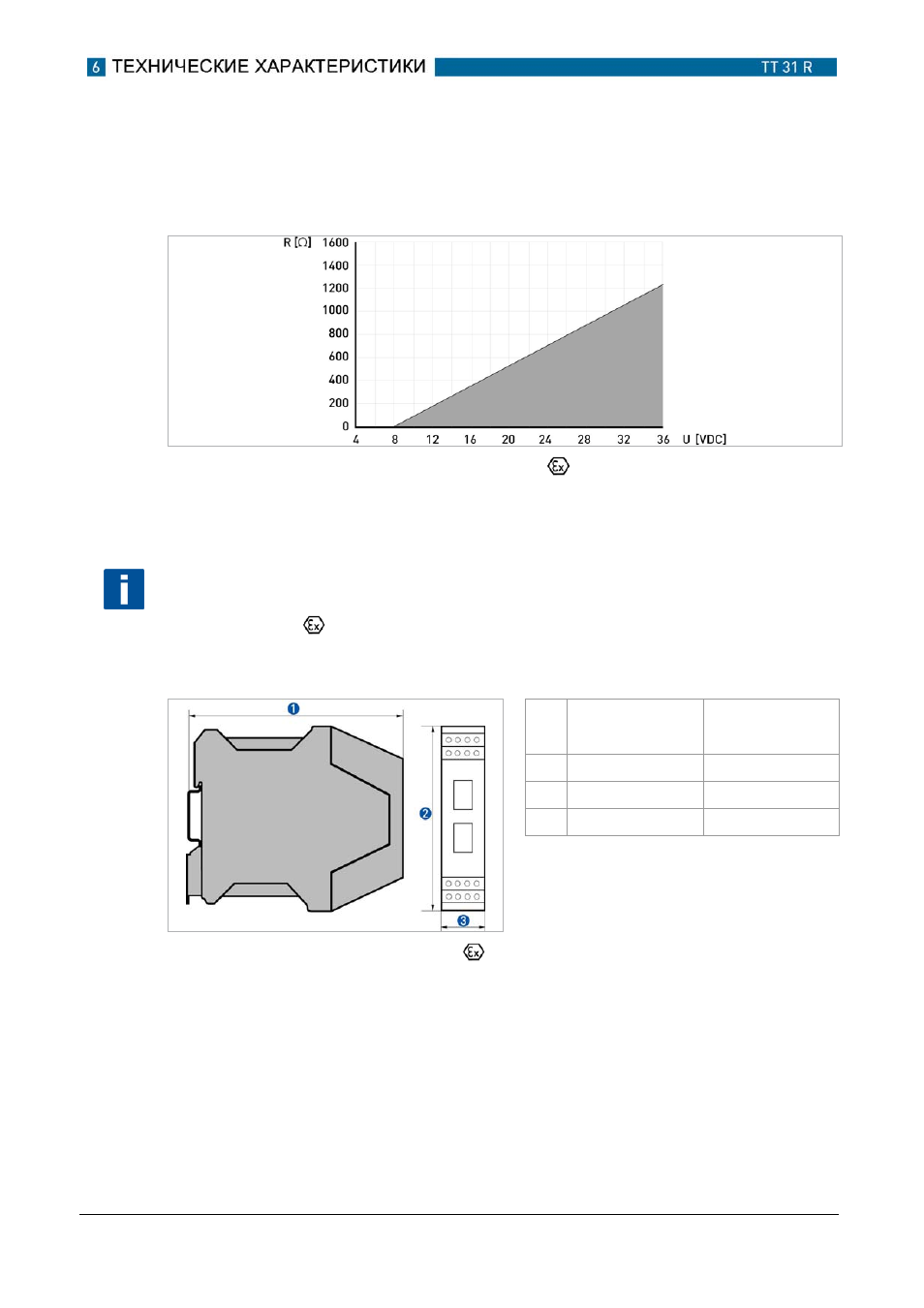

Рисунок 8: Диаграмма выходной нагрузки для TT 31 R, TT 31 R
R
Общая выходная нагрузка [Ом]
U
Электропитание [В DC]
ПРИМЕЧАНИЕ
Выходная нагрузка рассчитывается при помощи следующей формулы:
TT 31 R / TT 31 R
R
НАГРУЗКИ
=(U-8,0)/0,022
6.1.3
Габаритные размеры
Габаритные
размеры [мм]
Габаритные
размеры
[дюймы]
1
115 4,53
2
100 3,93
3
22,5 0,88
Рисунок 9: Габаритные размеры TT 31 R/TT 31 R
