4 Монтаж
4.1 Общие указания
OPTISWITCH 5200 C, 5250 C может монтироваться в
любом положении. При этом вибрирующая вилка должна
находиться на высоте желаемой точки переключения.
Положение точки переключения для вертикального
монтажа прибора обозначено боковыми метками на
вибрирующей вилке. Заводская установка точки
переключения выполнена относительно плотности воды
для плотности измеряемого продукта >= 0,7 г/см³.
OPTISWITCH 5200 C, 5250 C следует монтировать так,
чтобы метка находилась на высоте желаемой точки
переключения. При этом нужно учитывать смещение
точки переключения на продуктах с плотностью, отличной
от плотности воды (плотность воды = 1,0 г/см³). Для
продуктов с плотностью < 0,7 г/см³ и > 0,5 г/см³
переключатель плотности необходимо установить на >=
0,5 г/см³.
2
3
1
4

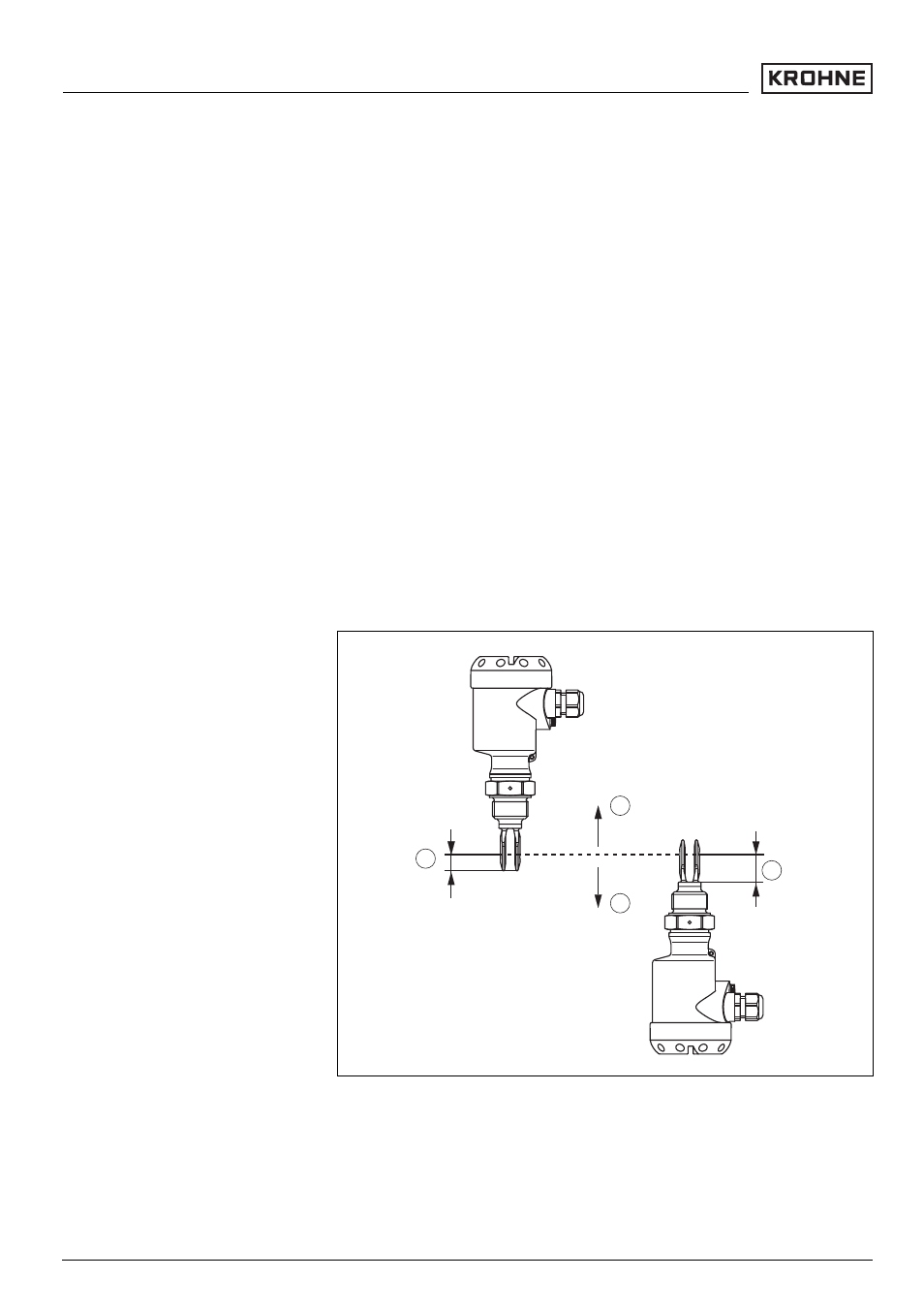

Рис. 2: Вертикальный монтаж
1 Точка переключенияприбл. 13 мм
2 Точка переключенияпри меньшей плотности
3 Точка переключенияпри большей плотности
4 Точка переключенияприбл. 27 мм
Точка переключения
