SW E60Z
+
1 2
0,5 g / cm3
0,7 g / cm3
1 1 - 3 6 V D C
4
1
2
3

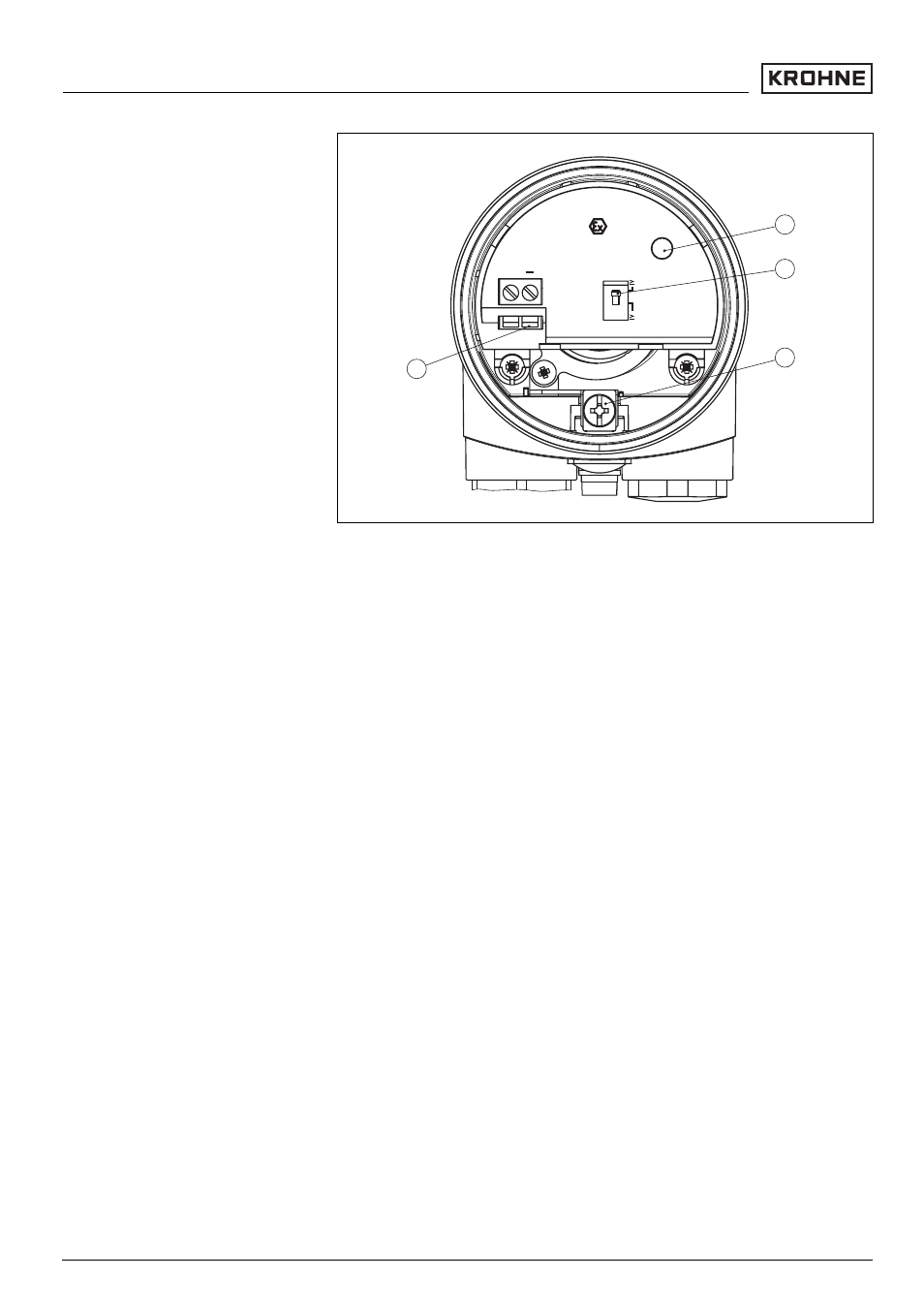

Рис. 10: Отсек электроники и подключенияв однокамерном корпусе
1 Индикатор состояния
2 Переключатель установки чувствительности
3 Клемма заземления
4 Соединительные клеммы
Рекомендуется подключать OPTISWITCH 5200 C, 5250 C
таким образом, чтобы цепь тока переключения при
сигнализации уровня, обрыве цепи или неисправности
была разомкнута (безопасное состояние).
Для подключения к устройству формирования сигнала (в
том числе Ex, WHG). Питание датчика осуществляется
через устройство формирования сигнала (см.
"Технические данные").
Данный пример подключения действителен для всех
универсальных устройств формирования сигнала.
Световой индикатор на OPTISWITCH 5200 C, 5250 C:
l
красный - при покрытой продуктом вибрирующей
вилке
l
зеленый - при не покрытой продуктом вибрирующей
вилке
См. руководство по эксплуатации устройства
формирования сигнала. Подходящие устройства
формирования сигнала см. в п. "Технические данные".
При применении OPTISWITCH 5200 C, 5250 C во
взрывоопасной зоне или для защиты от переполнения по
WHG следует соблюдать соответствующие нормы и
Отсек электроники и под-
ключения
Схема подключения
18 OPTISWITCH 5200 C, 5250 C - с двухпроводным выходом
Подключение к источнику питания
