6.2 Элементы настройки
1
2
1
2
3
4

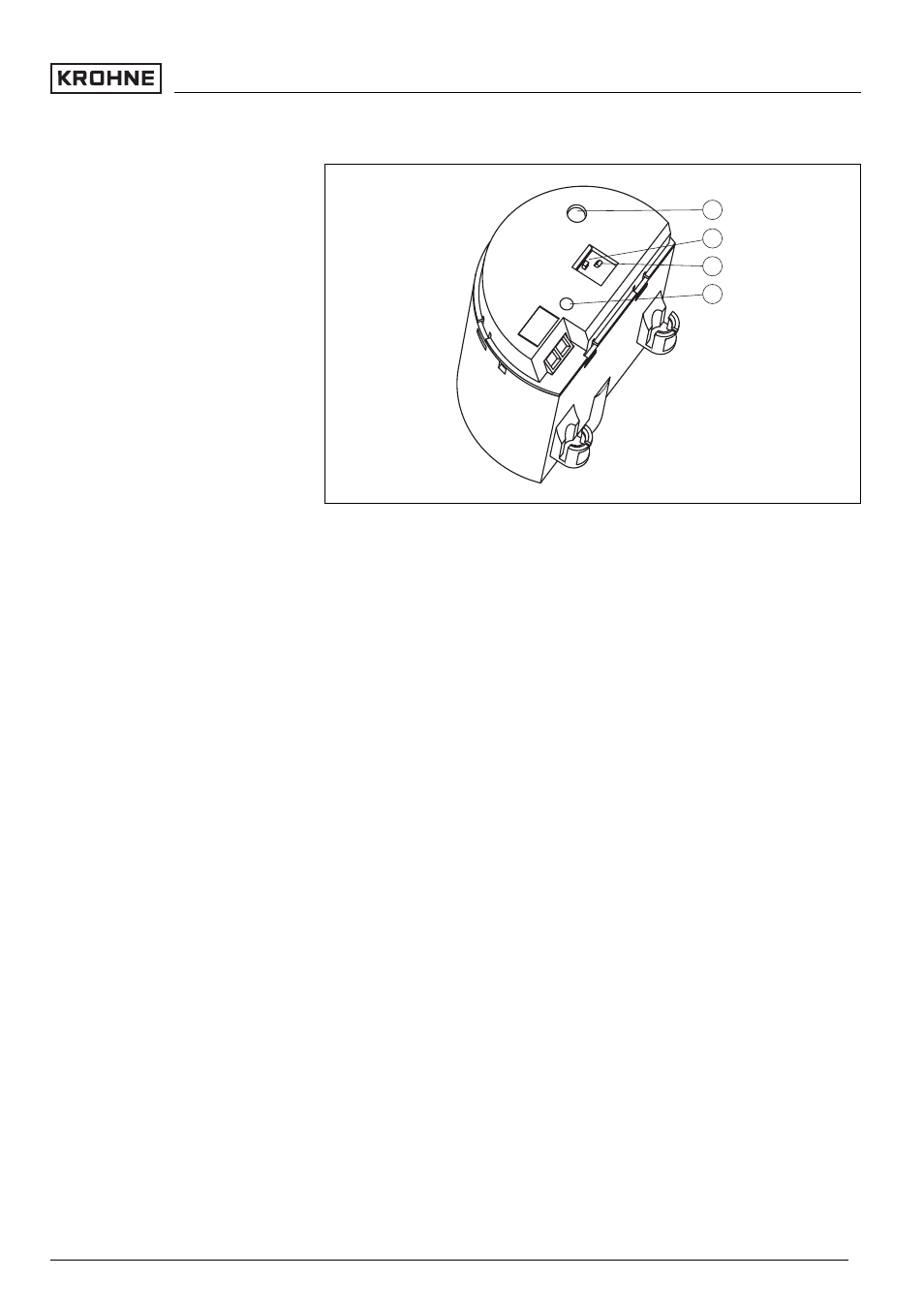

Рис. 10: Блок электроники SW E60N - выход NAMUR
1
Индикатор состояния (светодиод)
2
Переключатель дляобращенияхарактеристики
3
Переключатель установки чувствительности
4
Кнопка моделирования
Одноцветный световой индикатор состояния
переключения:
l
красный = High current >= 2,2 mA
l
не горит = Low current <= 1 mA
l
красный (мигает) = неисправность <= 1 mA
С помощью этого переключателя можно инвертировать
выходную характеристику датчика. Можно выбрать
нисходящую характеристику (установка переключателя
max.) или восходящую характеристику (установка
переключателя min.) и тем самым получить желаемый
токовый выход.
Режимы работы
l
min. - восходящая характеристика (High current при
погружении в продукт)
l
max. - нисходящая характеристика (Low current при
погружении в продукт)
Выход NAMUR может быть переключен либо на
нисходящую, либо на восходящую характеристику (см.
также функциональную таблицу).
При применении соотв. WHG этот переключатель должен
быть установлен на max.
Индикатор состояния (1)
Обращение характеристики
(2)
OPTISWITCH 5100 C, 5150 C - с выходом NAMUR
