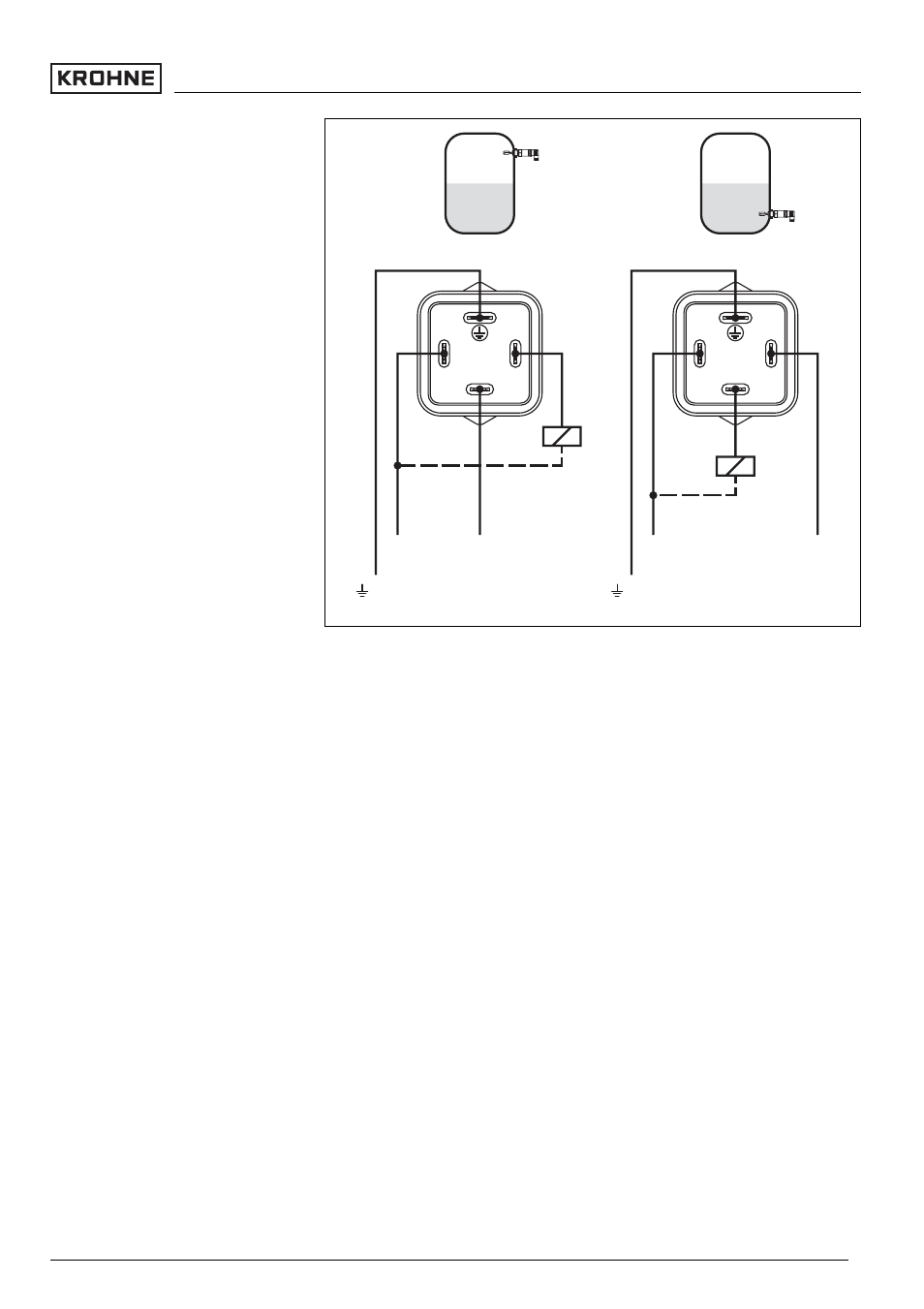

Рис. 10: Схема подключения - транзисторный выход, разъем DIN 43650
PA Выравнивание потенциалов
RL Сопротивление нагрузки (контактор, реле и т.п.)
OPTISWITCH 4000 C - с транзисторным выходом
