Страница 18
1
2
3
4
5
6

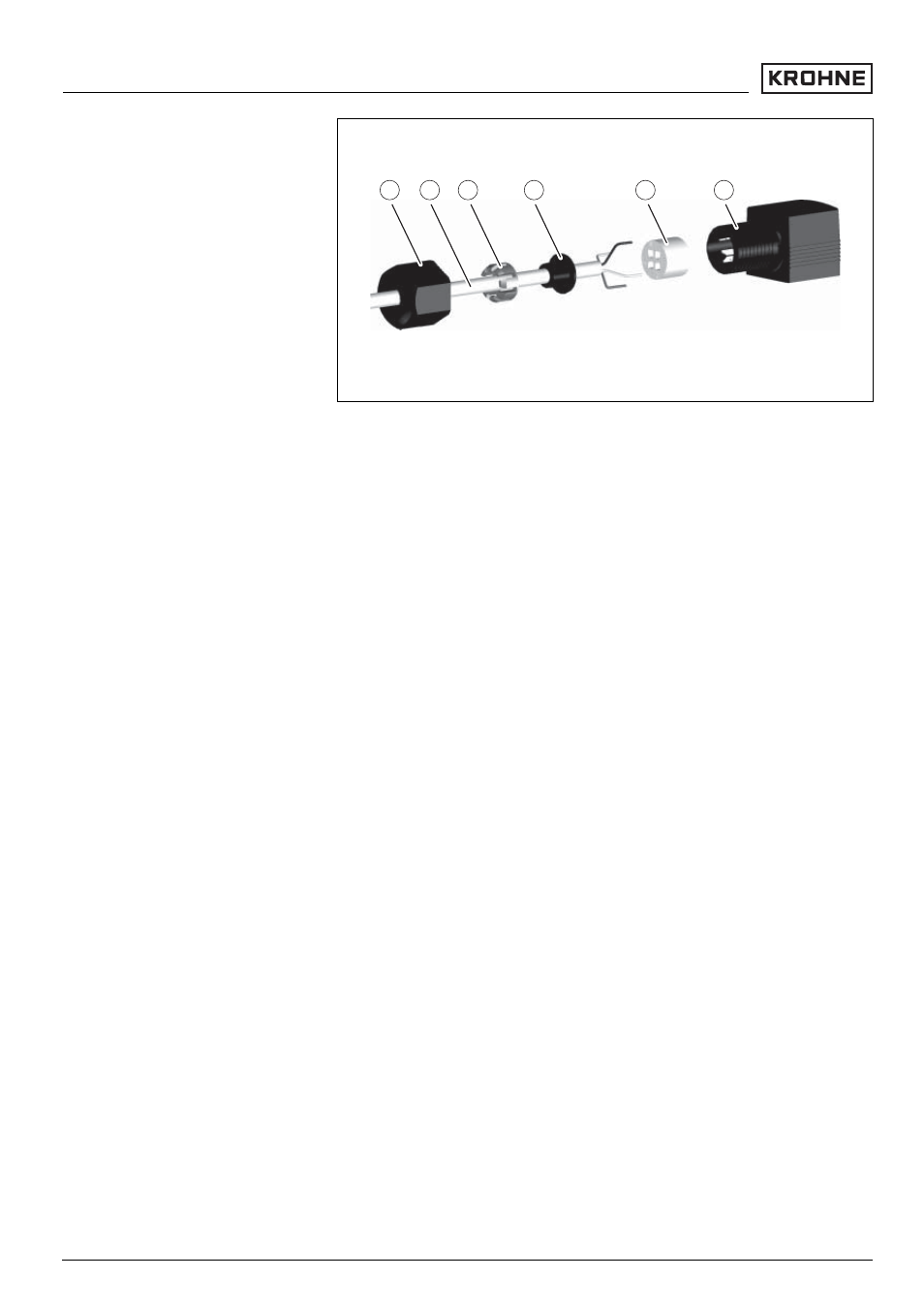

Рис. 9: Разъем - QuickOn DIN 43650
1
Накидная гайка
2
Кабель
3
Закрепительная втулка
4
Уплотнительная вставка
5
Направляющая для проводов
6
Корпус разъема
Для непосредственного управления реле, контакторами,
магнитными клапанами, световой или звуковой
сигнализацией и т.п. Прибор нельзя эксплуатировать без
промежуточной нагрузки (подключенной
последовательно), так как прямое подключение к сети
приводит к повреждению электроники. Данный тип
выхода не применим для подключения к низковольтным
входам контроллера. После отключения нагрузки
собственный ток кратковременно падает ниже 1 mA,
таким образом контакторы, ток удержания которых ниже
продолжительного собственного тока электроники (3 mA),
обязательно отключатся.
Бесконтактный переключа-
тель
18
OPTISWITCH 4000 C - с бесконтактным переключателем
Подключение к источнику питания
