5.3 Схемы подключения (однокамерный
корпус)
Рисунки и схемы ниже действительны для приборов без
взрывозащиты, а также для приборов в исполнении EEx d.
1
4 4 4
2 3

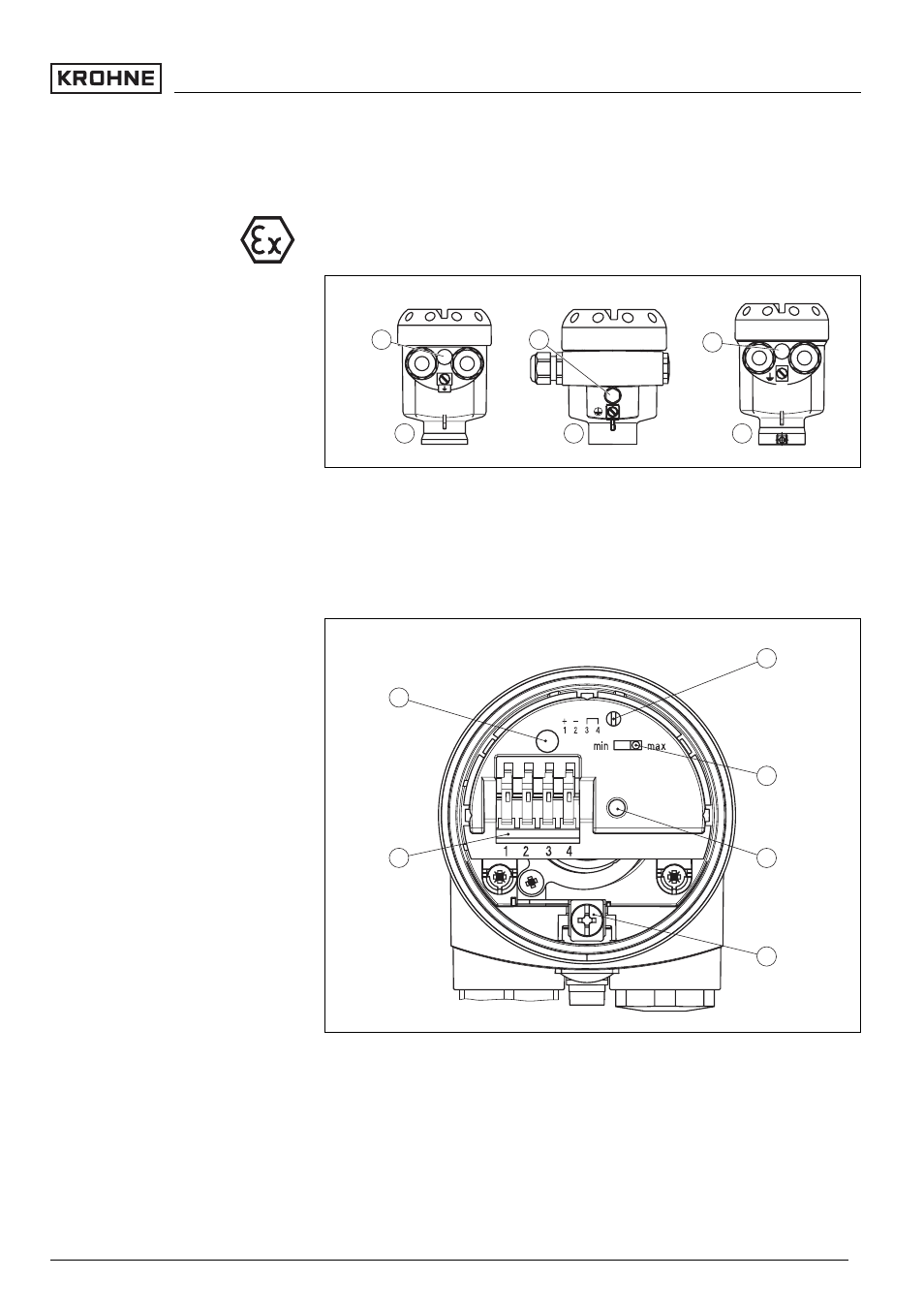

Рис. 9: Однокамерный корпус из различных материалов
1 Пластик
2 Алюминий
3 Нержавеющая сталь
4 Фильтр для выравнивания давления
Simulation
NAMUR IEC 60947-5-6
VB60N
4
5
6
1
2
3
Рис. 10: Отсек электроники и подключения
1 Потенциометр для настройки точки переключения
2 Переключатель для обращения характеристики
3 Кнопка моделирования
4 Клемма заземления
5 Соединительные клеммы
6 Индикатор состояния
Общий вид корпуса
Отсек электроники и под-
ключения
OPTISWITCH 3300 C - с выходом NAMUR 19
Подключение к источнику питания
