5.3 Схемы подключения (однокамерный
корпус)
Рисунки и схемы ниже действительны для приборов без
взрывозащиты, а также для приборов в исполнении EEx d.
1
4
4
4
2
3

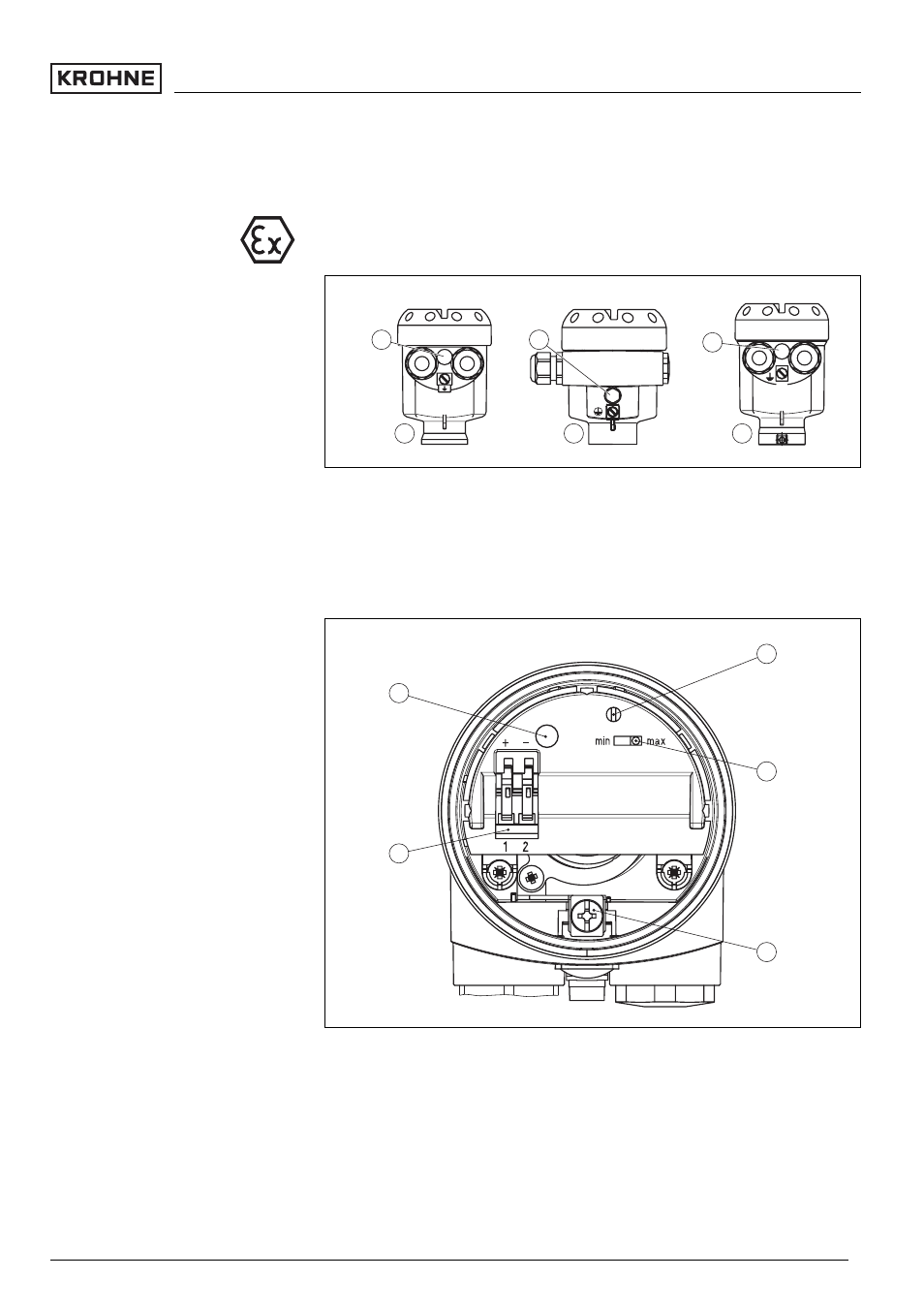

Рис. 9: Однокамерный корпус из различных материалов
1
Пластик (не для EEx d)
2
Алюминий
3
Нержавеющая сталь (не для EEx d)
4
Фильтр для выравнивания давления (не для EEx d)
5
1
2
3
4
Рис. 10: Отсек электроники и подключения
1
Потенциометр для настройки точки переключения (закрытый)
2
DIL-переключатель для выбора режима работы
3
Клемма заземления
4
Соединительные клеммы
5
Индикатор состояния
Общий вид корпуса
Отсек электроники и под-
ключения
OPTISWITCH 3300 C - с двухпроводным выходом
19
Подключение к источнику питания
