6 Пуск в эксплуатацию
6.1 Общие указания
Цифры в скобках соответствуют обозначениями на
следующих далее рисунках.
На блоке электроники находятся следующие индикаторы
и переключатели:
l
Потенциометр для настройки точки переключения (1)
l
Переключатель режимов работы - min/max (2)
l
Индикатор состояния (5)
Примечание:
Рекомендуется перед настройкой OPTISWITCH 3200 C
установить переключатель (2) на требуемый режим
работы. Если переключить режим позднее, то изменится
переключающий выход, что повлияет на работу
подключенных устройств.
6.2 Элементы настройки
3
4
5
1
2

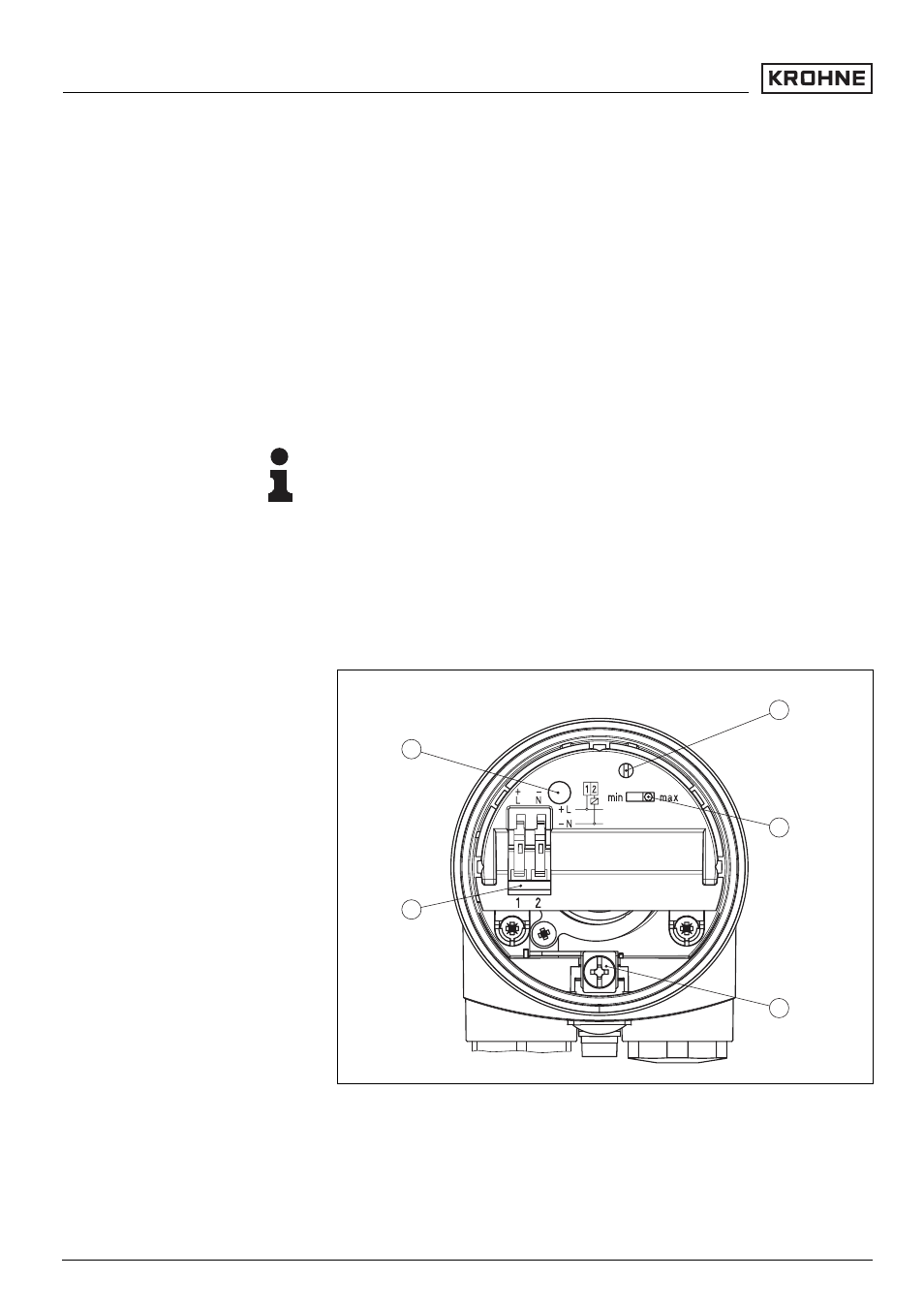

Рис. 12: Блок электроники VB 60C - бесконтактный переключатель
1
Потенциометр для настройки точки переключения
2
DIL-переключатель для выбора режима работы
3
Клемма заземления
4
Соединительные клеммы
5
Индикатор состояния
Назначение/конфигурация
