Выполнить следующее:
1 Отвинтить крышку корпуса.
2 Ослабить гайку кабельного ввода.
3 Удалить прибл. 10 см обкладки кабеля, концы
проводов зачистить прибл. на 1 см.
4 Вставить кабель в прибор через кабельный ввод.
5 Открыть контакты, приподняв рычажки отверткой (см.
рис. ниже).
6 Вставить концы проводов в контакты в соответствии
со схемой подключения.
7 Закрыть контакты, нажав на рычажки, при этом
должен быть слышен щелчок пружины контакта.
8 Слегка потянув за провода, проверить надежность их
закрепления в контактах.
9 Туго затянуть гайку кабельного ввода, уплотнительное
кольцо должно полностью облегать кабель.
10 При необходимости, выполнить повторную настройку.
11 Завинтить крышку корпуса.
Электрическое подключение выполнено.

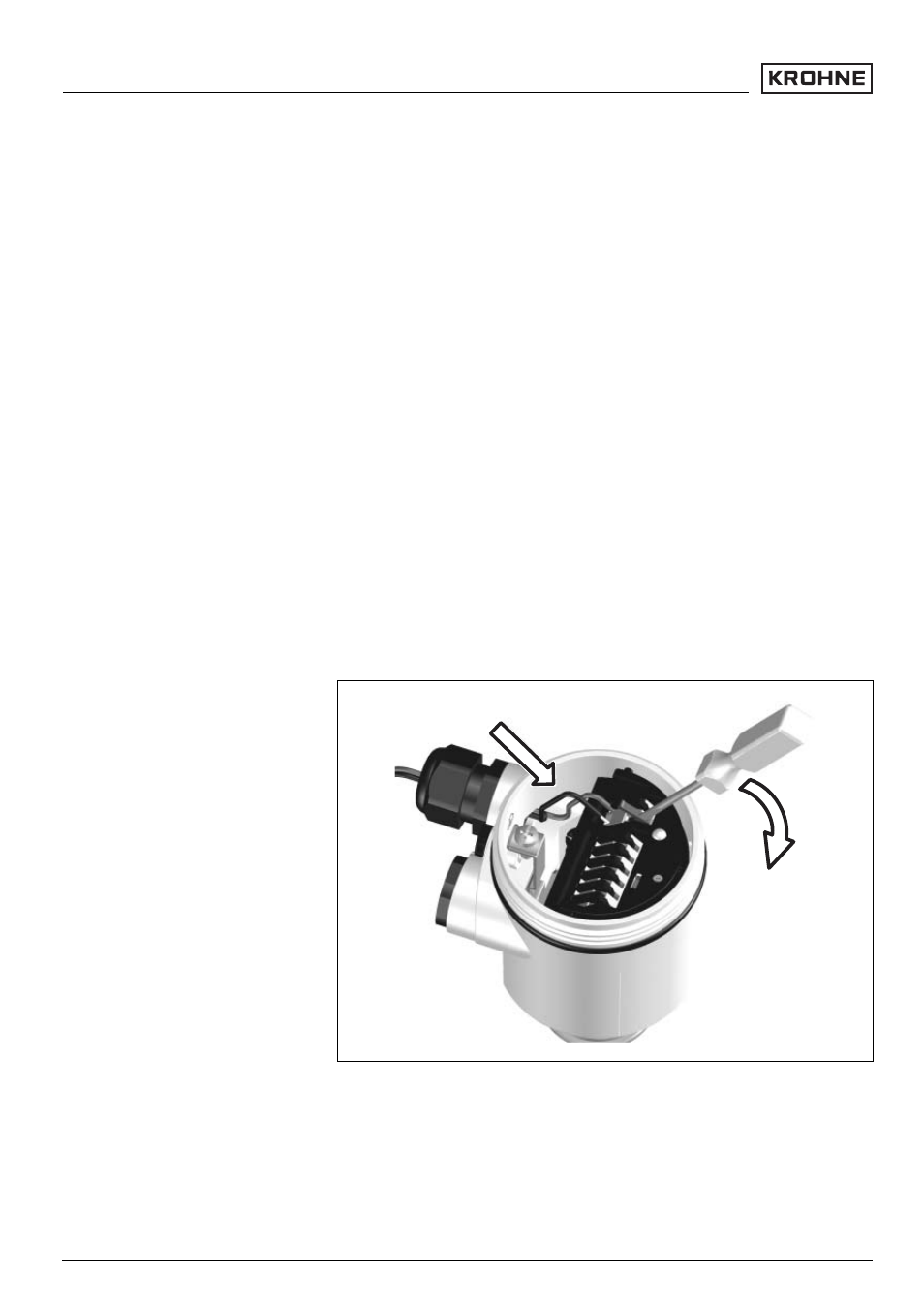

Рис. 7: Подключение: шаги 5 и 6
16 OPTISWITCH 3100 C - с транзисторным выходом
Подключение к источнику питания
