1
2

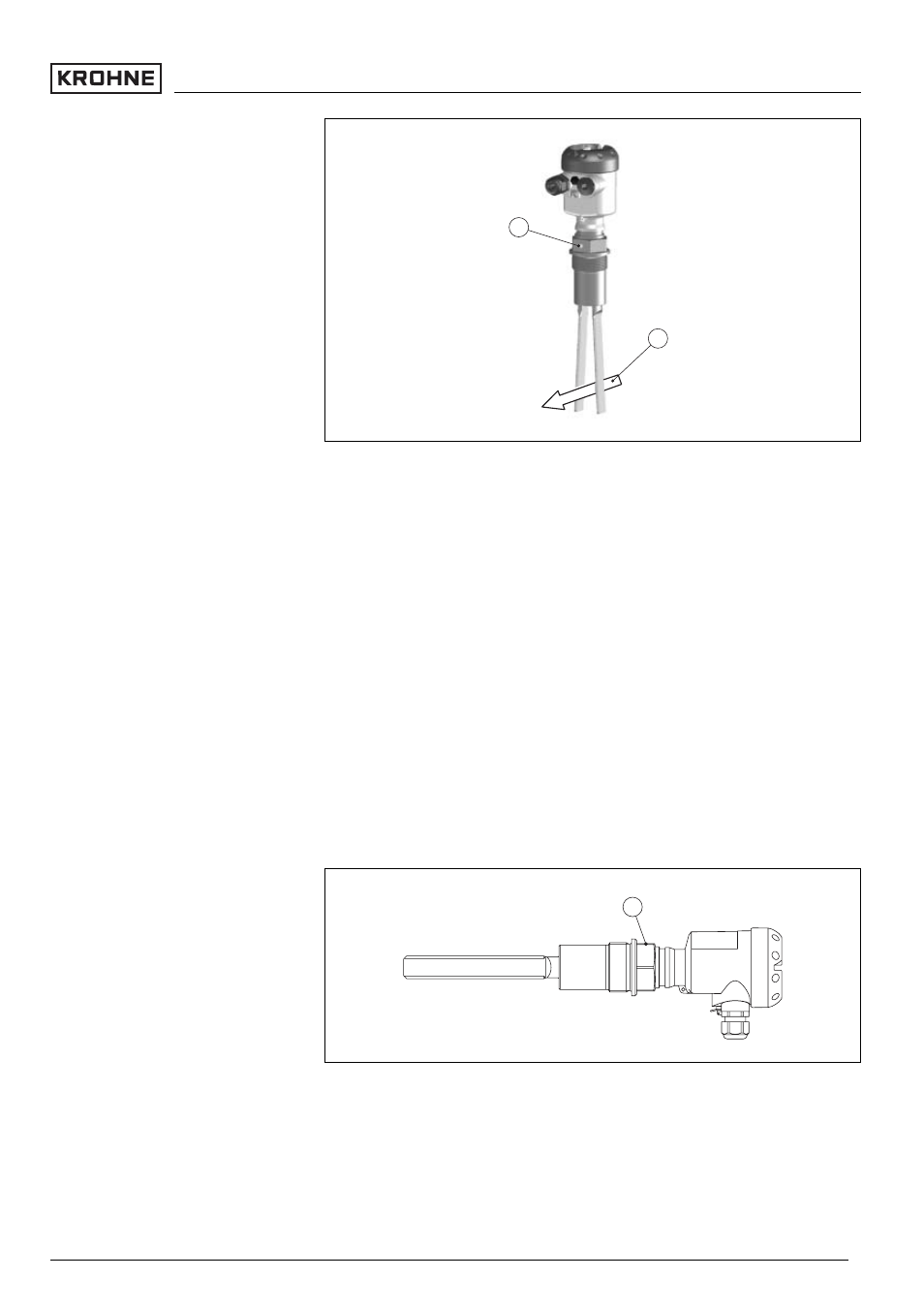

Рис. 4: Ориентация вибрирующей вилки относительно течения продукта
1 Маркировка на резьбовом присоединении
2 Направление течения
При горизонтальном монтаже на липких продуктах
поверхности вилки должны быть расположены
вертикально, что позволяет уменьшить накопление
продукта на вилке. При резьбовом исполнении
ориентацию вилки при заворачивании резьбы можно
контролировать по метке на шестиграннике. Когда при
заворачивании резьбы шестигранник прибора сядет на
уплотнение, резьбу можно затянуть еще на полвитка.
Этого достаточно, чтобы вилка приняла необходимое
положение.
При фланцевом исполнении вилку следует ориентировать
по отверстиям во фланце.
1
Рис. 5: Горизонтальный монтаж - маркировка
1 Маркировка на резьбовом присоединении сверху
При применении в пескоуловителях или отстойниках для
грубых осадков вибрирующий элемент необходимо
защитить от повреждения с помощью отражателя.
Липкие продукты
Защитный отражатель
OPTISWITCH 3100 C - с двухпроводным выходом 13
Монтаж
