7 Закрыть контакты, нажав на рычажки, при этом
должен быть слышен щелчок пружины контакта.
8 Слегка потянув за провода, проверить надежность их
закрепления в контактах.
9 Туго затянуть гайку кабельного ввода, уплотнительное
кольцо должно полностью облегать кабель.
10 Завинтить крышку корпуса.
Электрическое подключение выполнено.

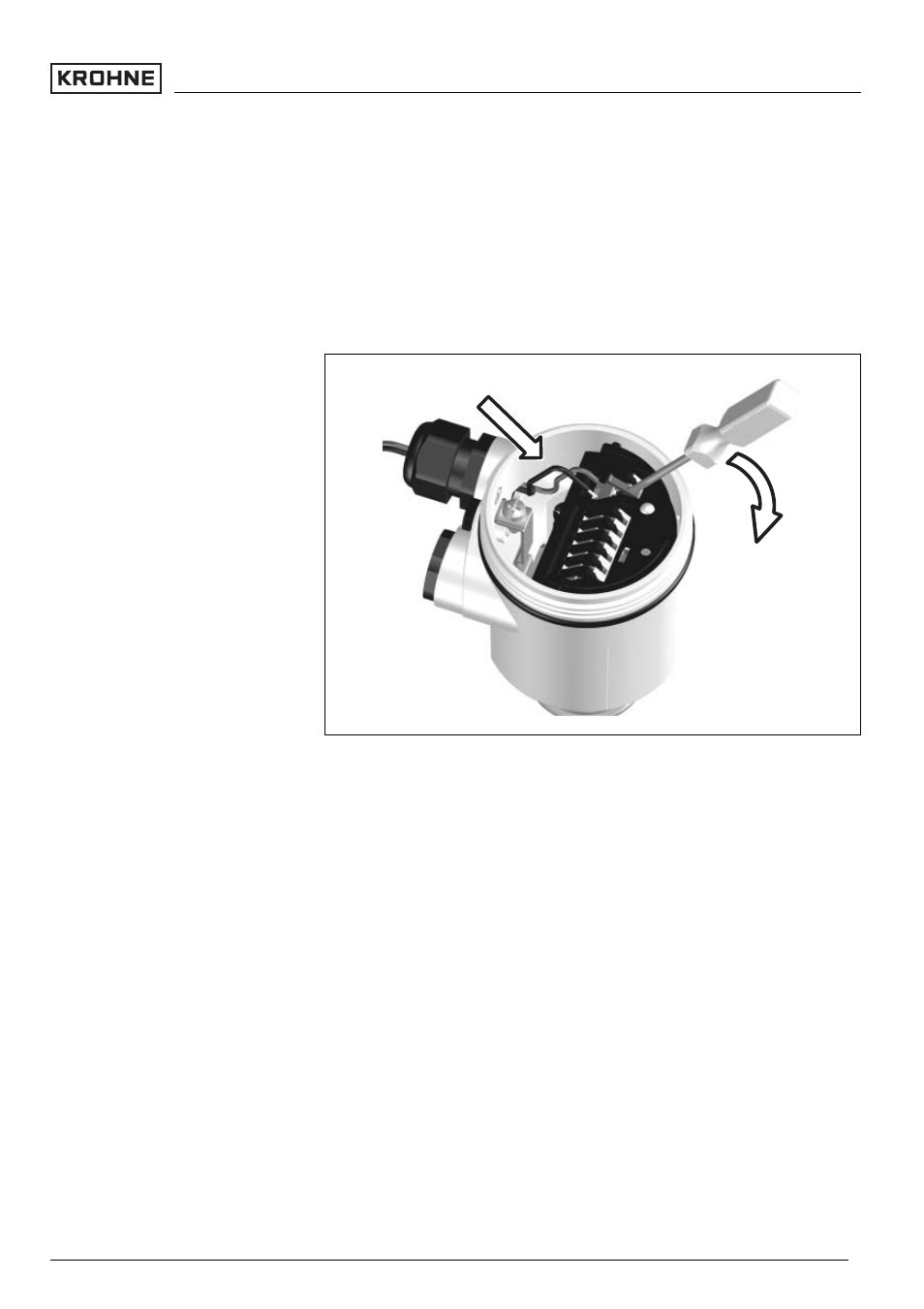

Рис. 6: Подключение: шаги 5 и 6
OPTISWITCH 3000 C - с релейным выходом
15
Подключение к источнику питания
30059
-RU
