6 Пуск в эксплуатацию
6.1 Общие указания
Цифры в скобках соответствуют обозначениями на
следующих далее рисунках.
На блоке электроники находятся следующие индикаторы
и переключатели:
l
Переключатель режимов работы - min./max. (1)
l
Индикатор состояния (4)
Примечание:
Рекомендуется перед настройкой OPTISWITCH 3000 C
установить переключатель (1) на требуемый режим
работы. Если переключить режим позднее, то изменится
переключающий выход, что повлияет на работу
подключенных устройств.
6.2 Элементы настройки
2
3
4
1

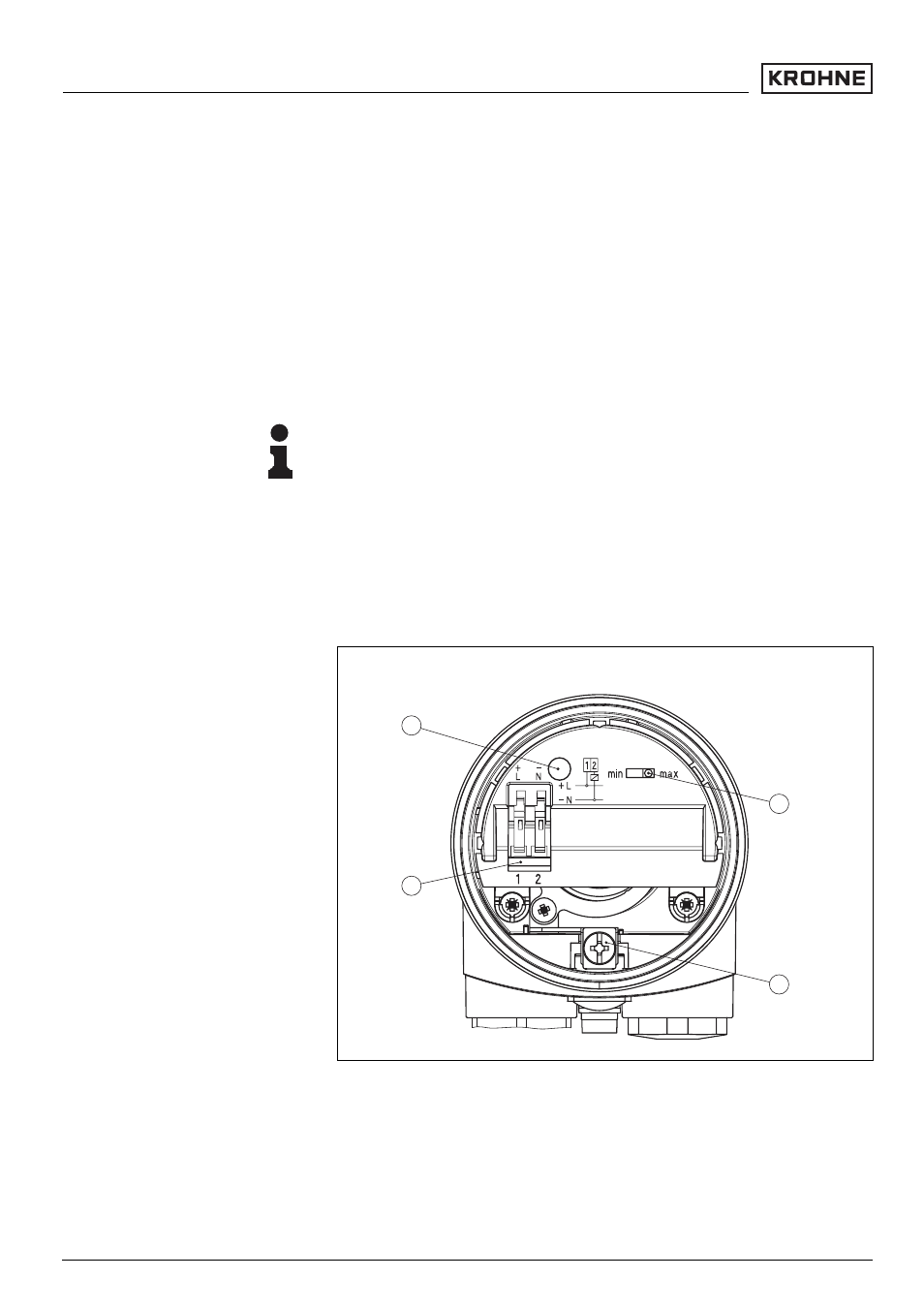

Рис. 9: Блок электроники - бесконтактный переключатель
1
DIL-переключатель для выбора режима работы
2
Клемма заземления
3
Соединительные клеммы
4
Индикатор состояния
Назначение/конфигурация
