Электрические подключения
3
27
OPTIFLEX 2200 C/F
www.krohne.com
06/2013 - 4002876501 - AD ATEX OPTIFLEX 2200 R02 ru
Раздельное (Полевое) исполнение
Кабель связи (между электроникой конвертера сигналов и электроникой на конце сенсора)
поставляется изготовителем для применений в соответствии с ATEX. Кабель связи не может быть
заменён пользователем. За получением подробной информации обратитесь к поставщику.
3.7
Оборудование с взрывозащитой вида Ex ic
3.7.1
Подключение электрических кабелей
Кабельные вводы поставляются по желанию заказчика. Если Вы сами приобретаете кабельные
вводы, то они должны соответствовать классу защиты IP
≥6x (EN 60529).
• Следуйте указаниям по электрическому подключению в руководстве по эксплуатации.
• Рекомендуется использование оборудования с гальванической изоляцией.
• К прибору должно подключаться только оборудование с взрывозащитой вида Ex i. Используйте
только сертифицированное искробезопасное оборудование.
• Подключайте прибор только к раздельным сертифицированным искробезопасным электрическим
цепям. Убедитесь, что основные параметры электрической цепи не превышают нижеприведённые
значения.
• Не удаляйте изоляцию с проводников более чем на 6 мм / 0,2¨.
3.7.2
Максимальные значения параметров искрозащиты для искробезопасной цепи
Уровнемер с выходным сигналом FOUNDATION™ fieldbus или PROFIBUS PA
P

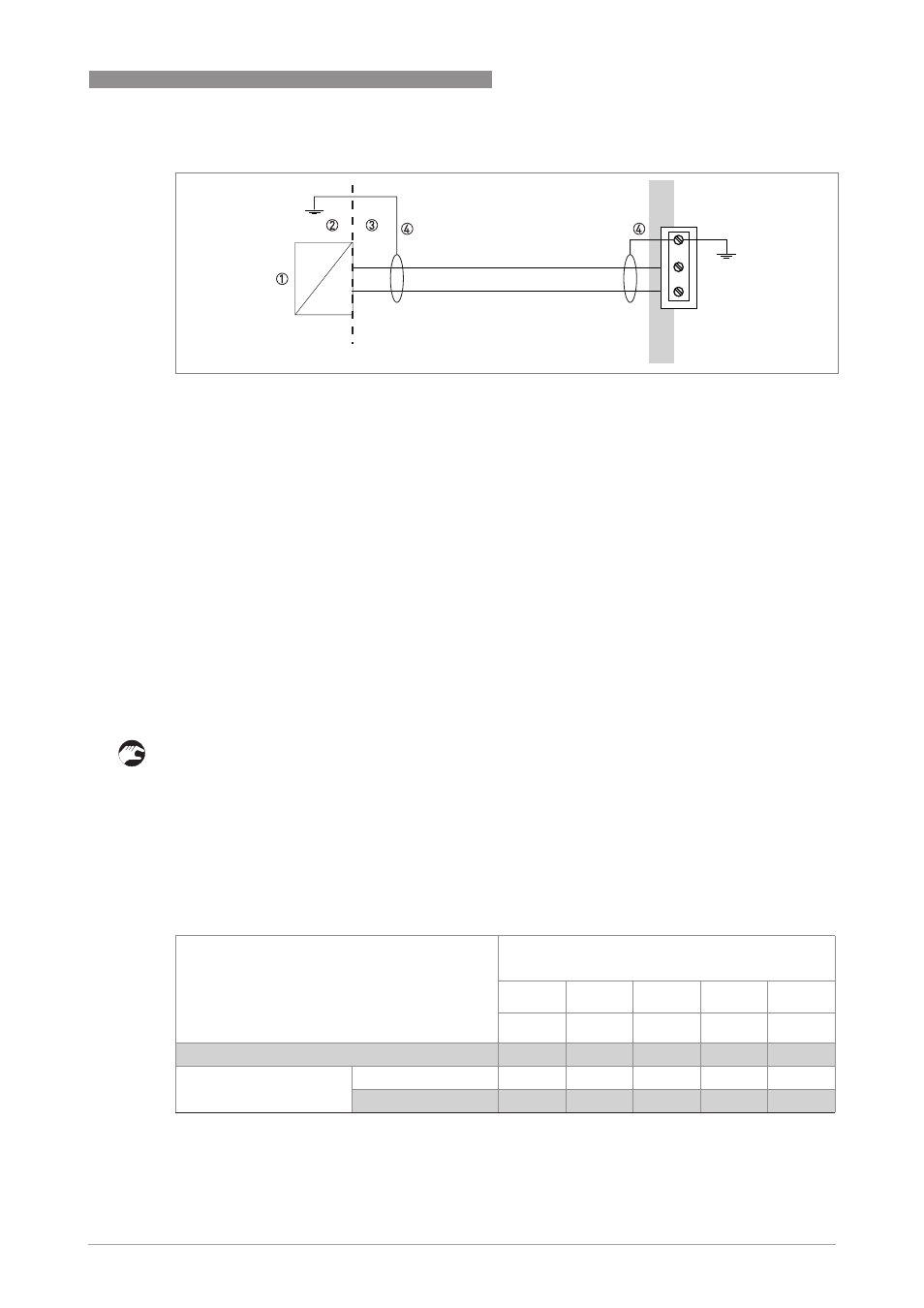

иcyнoк 3-11: Электрическая схема для оборудования с взрывозащитой вида Ex d ia / Ex ia tb с выходным сигналом
FOUNDATION™ fieldbus
или PROFIBUS PA
1 Сертифицированный барьер с параметрами согласно категории защиты или источником питания FISCO. Подробная
информация - смотрите Максимальные значения параметров искрозащиты для искробезопасной цепи на странице 22.
2 Невзрывоопасная зона
3 Взрывоопасная зона
4 Провод заземления. ПРИМЕЧАНИЕ: Экранированный электрический кабель обязателен для выходных сигналов с
наложенными промышленными протоколами.
Опция выходного сигнала
Значения параметров искрозащиты для
искробезопасной цепи
U
i
I
i
P
i
C
i
L
i
[
В]
[
мА]
[
Вт]
[
нФ]
[
мкГн]
4...20
мА пассивный - HART
≤30
≤300
≤1
=30
=30
PROFIBUS PA
FOUNDATION™ fieldbus
Категория защиты
≤32
1
1
=1
=0
FISCO
≤17,5
1
1
=1
=0
1 Значения Ii и Pi не применимы.
