4 ... 20 mA
PE
/ L
/ N
L1 N
GND
1
2
1
2
3
4
4...20mA
IS

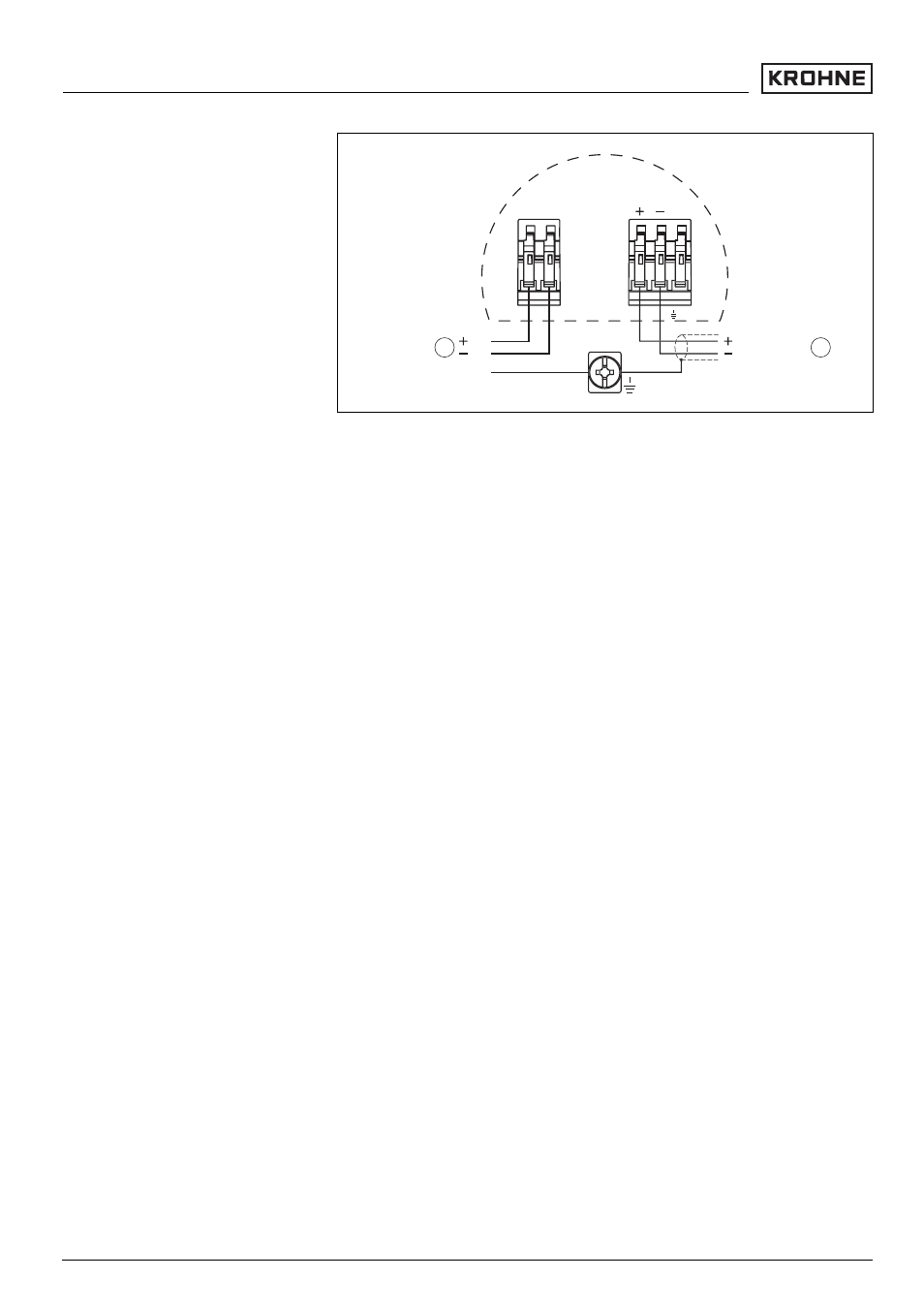

Рис. 19: Схема подключения (двухкамерный корпус)
1
Питание
2
Выход сигнала
5.4 Включение питания
В течение прибл. 30 сек. после подключения OPTISOUND
3030 C к источнику питания или после восстановления
напряжения выполняется самопроверка прибора и
происходит следующее:
l
внутренняя проверка электроники,
l
индикация типа устройства, версии ПО и тега
(обозначения) датчика,
l
кратковременный ( 10 сек.) скачок выходного сигнала
до установленного значения отказа.
Затем отображается текущее измеренное значение и
выдается соответствующий токовый сигнал.
1)
1)
Значения соответствуют текущему уровню и уже выполненным
установкам, например заводской установке.
Схема подключения
Включение питания
24
OPTISOUND 3030 C - 4 ... 20 mA/HART - четырехпроводный
