KROHNE OPTISOUND 3030C 2wire RU - Инструкция (Страница 25)

1
2
Display
1 2 I2C

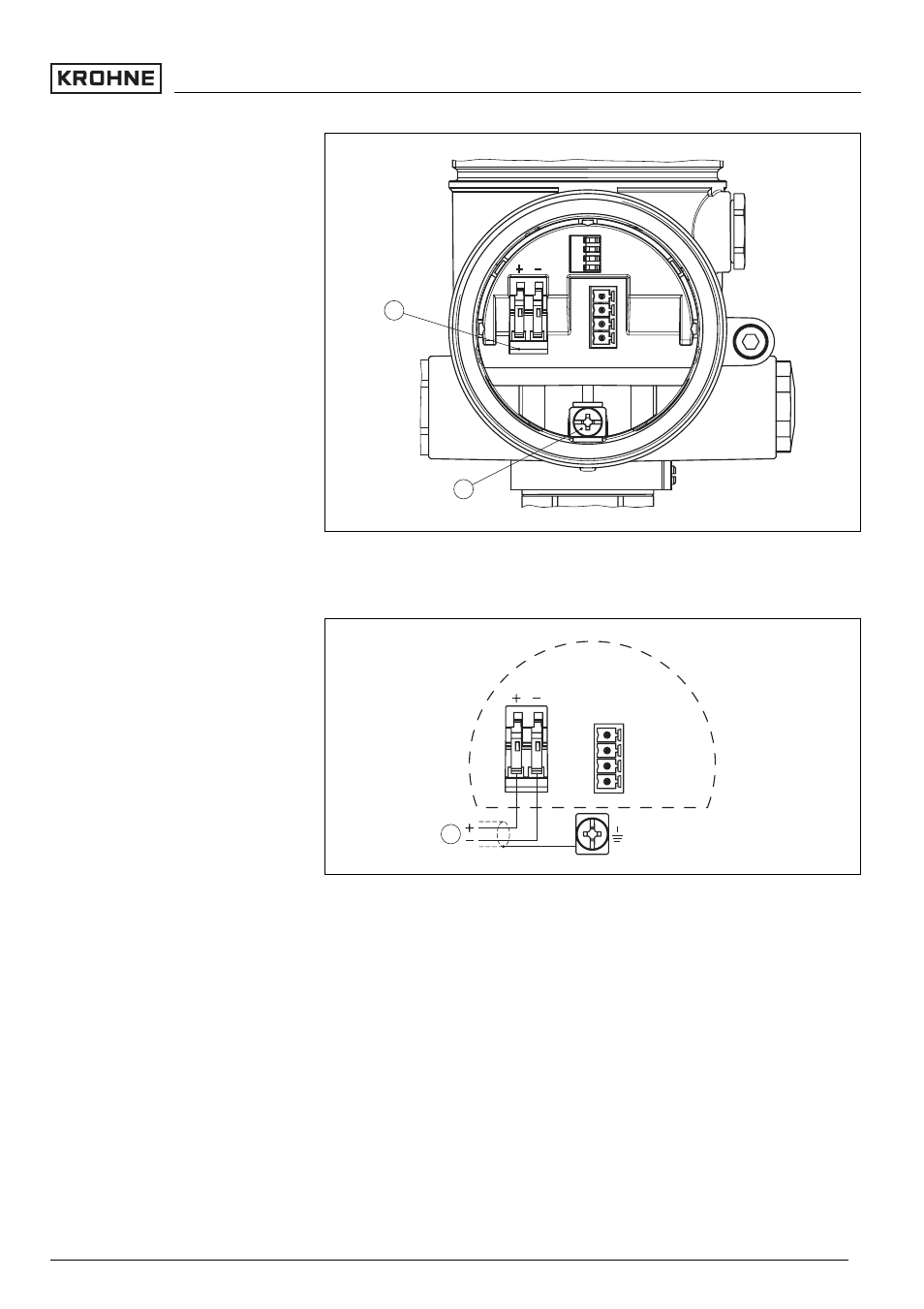

Рис. 21: Отсек подключения в двухкамерном корпусе
1 Контакты для подключения питания
2 Клемма заземления для подключения экрана кабеля
I2C
1
1 2
Рис. 22: Схема подключения (двухкамерный корпус)
1 Питание/Выход сигнала
5.5 Включение питания
В течение прибл. 30 сек. после подключения OPTISOUND
3030 C к источнику питания или после восстановления
напряжения выполняется самопроверка прибора и
происходит следующее:
l
внутренняя проверка электроники,
l
индикация типа устройства, версии ПО и тега
(обозначения) датчика,
Отсек подключения
Схема подключения
Включение питания
OPTISOUND 3030 C - 4 ... 20 mA/HART 25
Подключение к источнику питания
