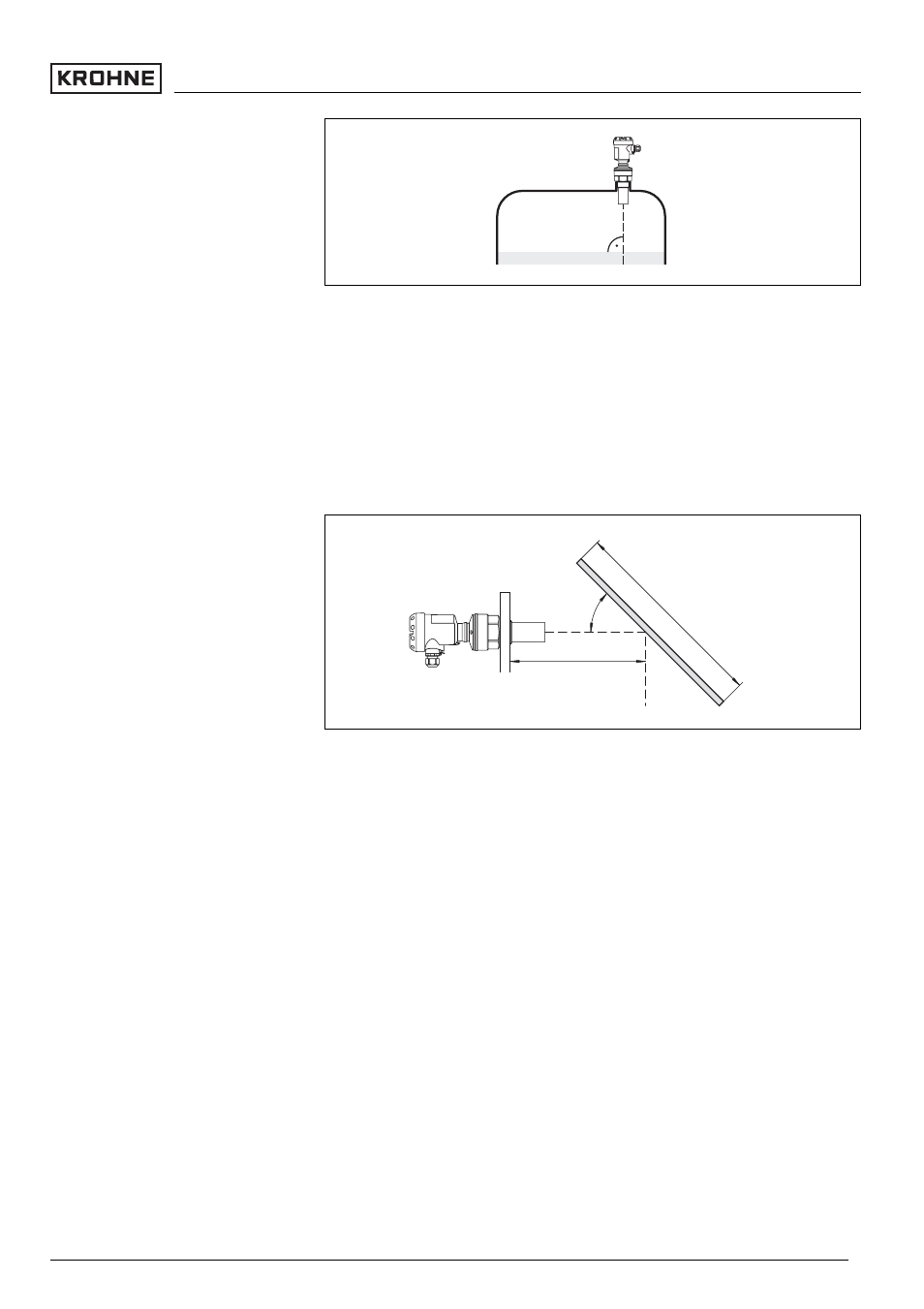

Рис. 9: Ориентация датчика для измерения уровня жидкостей
Для сокращения минимального допустимого расстояния
до продукта при монтаже OPTISOUND 3020 C можно
использовать поворотный отражатель, что позволяет
почти полностью заполнять емкость. Эта рекомендация
применима, прежде всего, для открытых емкостей,
например камер ливнеспуска.
~200
~400x400
4
5
°
Рис. 10: Поворотный отражатель
При выборе монтажного положения для ультразвукового
датчика следует учитывать, что конструкции,
находящиеся в емкости, например: лестницы, предельные
выключатели, нагревательные спирали, подпорки и т.п., -
могут вызывать ложные эхо-сигналы, которые
накладываются на полезный эхо-сигнал.
Монтажное положение датчика должно быть таким,
чтобы на пути распространения ультразвукового сигнала
до поверхности продукта, по возможности, не
оказывалось указанных препятствий.
При наличии конструкций в емкости, при настройке
следует создать память ложных эхо-сигналов.
Ложные эхо-сигналы от стоек и подпорок в емкости
можно ослабить с помощью установленных над этими
конструкциями небольших наклонных экранов из
Конструкции в емкости
OPTISOUND 3020 C - 4 ... 20 mA/HART
