Display
1
2
5 6 7
8
I2C

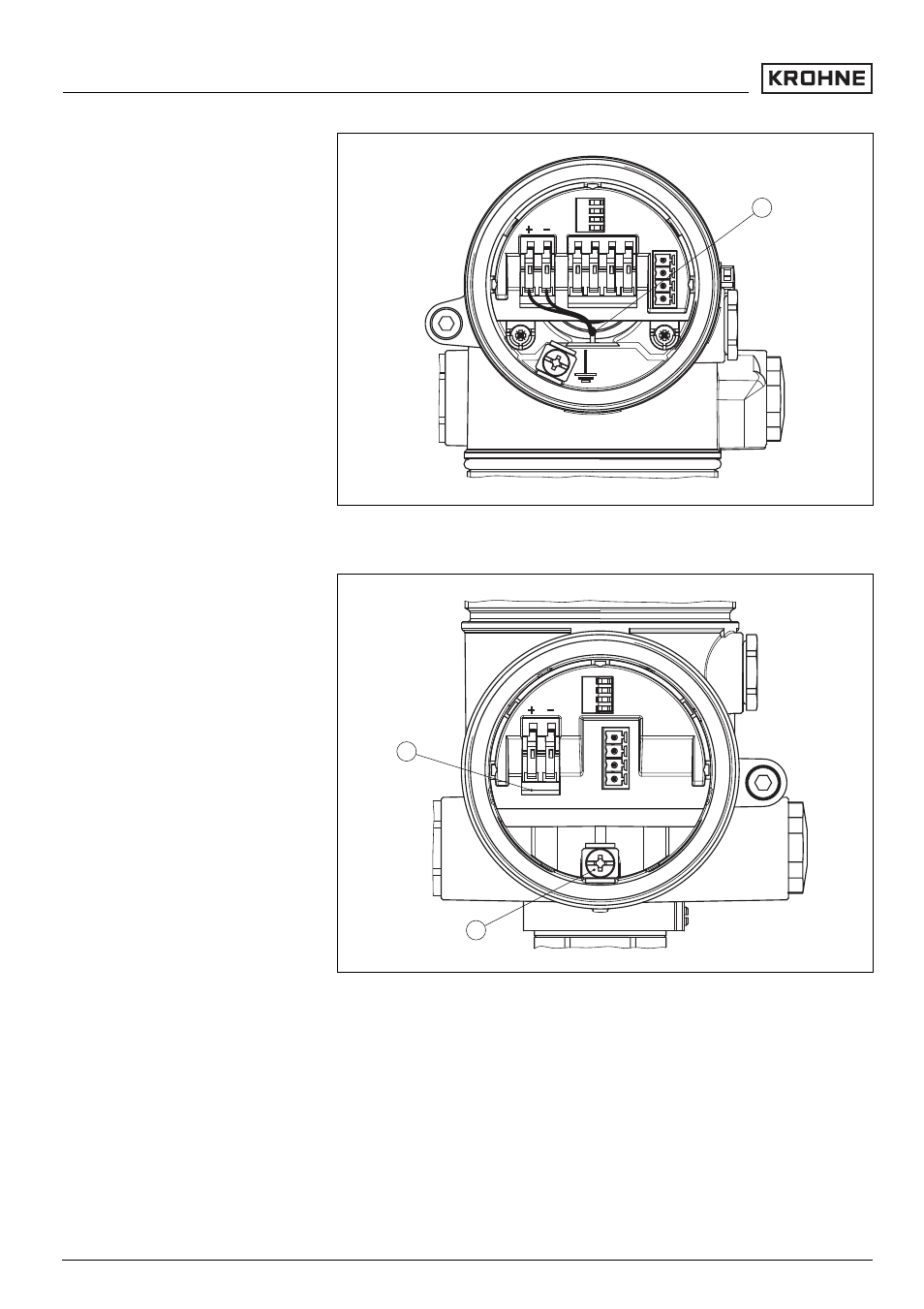

Рис. 17: Отсек электроники в двухкамерном корпусе
1
Внутреннее соединение с отсеком подключения
1
2
Display
1
2
I2C
Рис. 18: Отсек подключения в двухкамерном корпусе
1
Контакты для подключения питания
2
Клемма заземления для подключения экрана кабеля
Отсек электроники
Отсек подключения
22
OPTISOUND 3010 C - 4 ... 20 mA/HART - четырехпроводный
Подключение к источнику питания
30504
-RU
-060119
