Монтаж
3.1 Монтаж
Монтаж и установку необходимо проводить согласно действующим стандартам по монтажу
(например, EN 60079-14) силами специалистов, обученных работе с взрывозащищённым
оборудованием. При этом обязательно должны быть приняты во внимание указания, содержащиеся
в руководствах по эксплуатации и в дополнительной инструкции.
Вихревые расходомеры следует устанавливать таким образом, чтобы:
• никакие внешние силы не оказывали воздействие на индикаторное устройство.
• обеспечивался свободный доступ со всех сторон к прибору для проведения необходимого
осмотра и контроля.
• типовая табличка хорошо просматривалась.
• управление было возможно с безопасного местонахождения.
Ориентировка сигнального конвертера
Поворот сигнального конвертера на стойке возможен максимально на ± 180° шагом в 90°.
Для этого необходимо ослабить четыре винта с внутренним шестигранником М6, соединяющих
стойку с сигнальным конвертером. После установки сигнального конвертера в нужное положение эти
винты необходимо вновь прочно прикрутить к стойке (момент затяжки 6 Нм).
• Обесточить сигнальный конвертер.
• Ослабить четыре винта.
• Повернуть сигнальный конвертер.
• Вновь прочно прикрутить сигнальный конвертер к стойке.

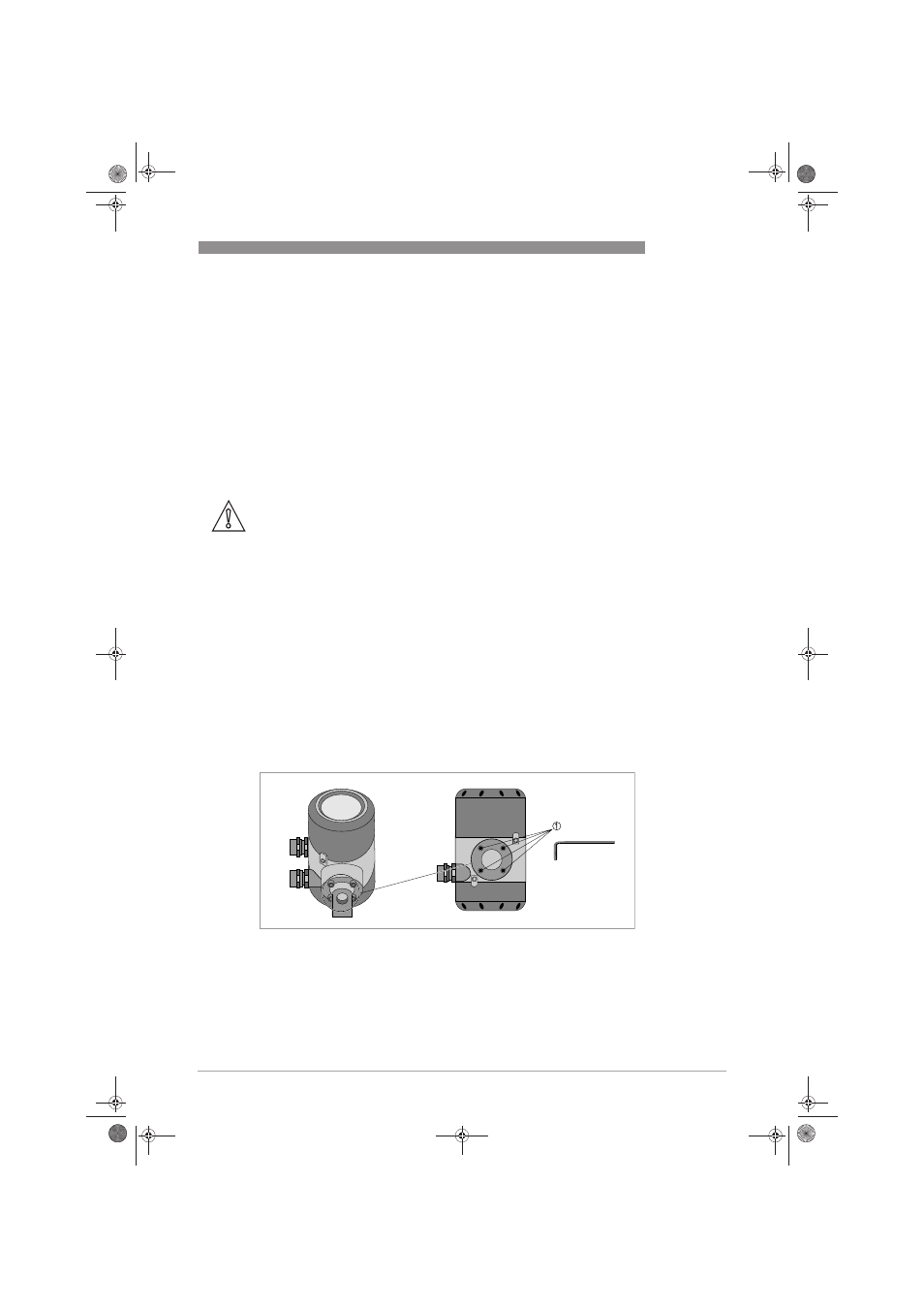

1 Винты крепления сигнального конвертера к стойке
Осторожно!
За повреждения, возникшие вследствие использования не по назначению, изготовитель не несёт
никакой гарантийной ответственности. Особенно это действует для повреждений, полученных
в результате недостаточной устойчивости к коррозии и пригодности материалов,
контактирующих с измеряемой средой.
