Монтаж
3
19
OPTISONIC 7300 / 8300
www.krohne.com
01/2013 - 7312265200 - AD EX OPTISONIC 7300/8300 ru R02
3.1
Общие сведения
Электрическое соединение между ультразвуковым первичным преобразователем и конвертером
сигналов осуществляется при помощи одного сигнального кабеля MR 02 (однолучевая версия) или
двух сигнальных кабелей MR 02 (двухлучевая версия). Концы коаксиальных кабелей снабжены SMB-
разъемами. Сигнальный кабель поставляется вместе с прибором.
3.2
Маркировка кабеля
Коаксиальные кабели датчиков маркируются на каждом конце желтыми кембриками с черными
номерами соответственно 1.1 и 1.2 для однолучевого исполнения и номерами 1.1, 1.2, 2.1 и 2.2 для
двухлучевого исполнения. Первое число означает номер луча: 1 (однолучевой) или 2 (двулучевой), а
второе - номер сенсора для этого луча (1 или 2). Маркировка ответных SMB-разъемов в клеммной
коробке идентична маркировке кабелей датчика (1.1, 1.2, ...).
3.2.1
Первичный преобразователь
P

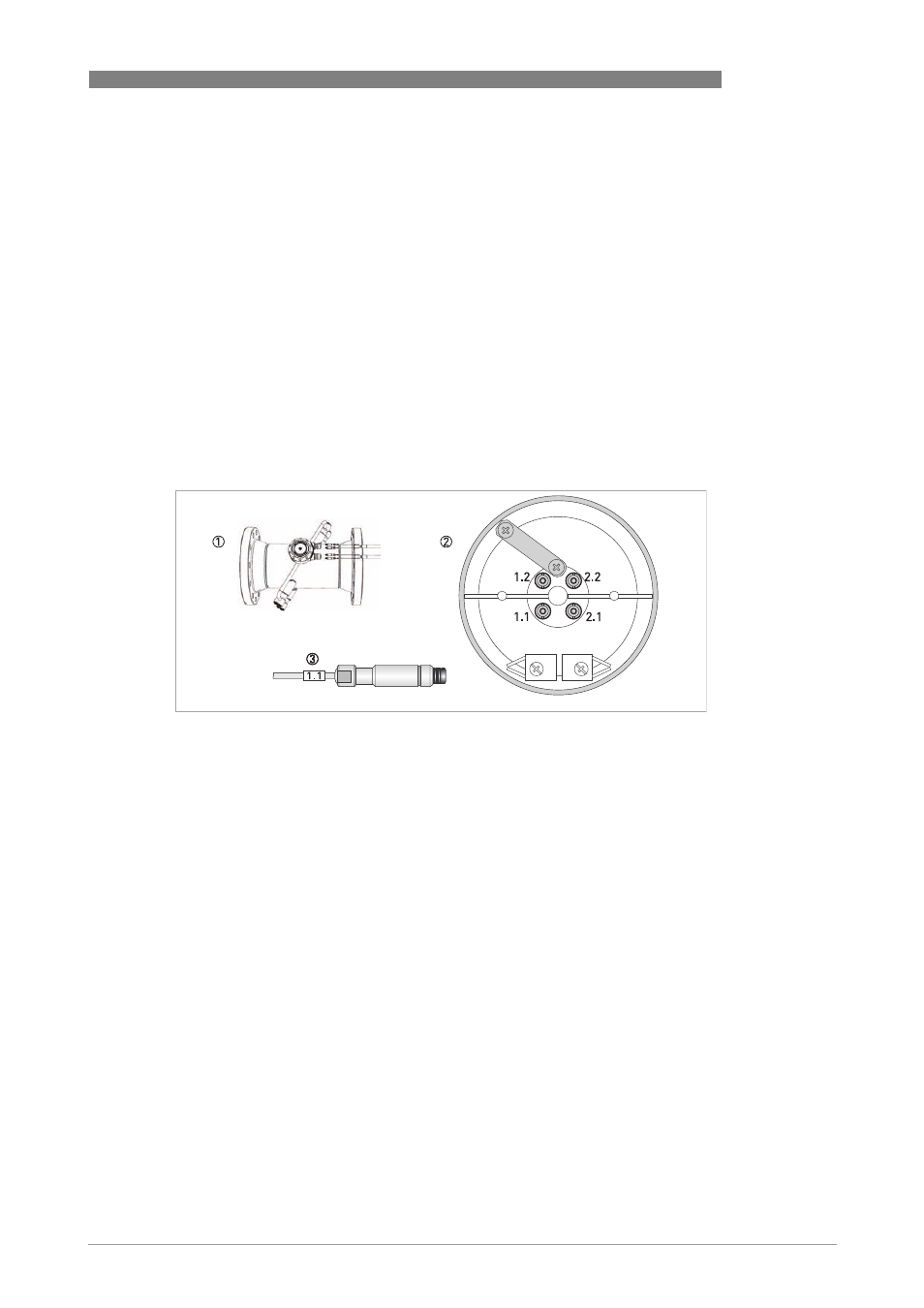

иcyнoк 3-1: Подключите кабели к первичному преобразователю.
1 Первичный преобразователь.
2 Откройте клеммную коробку.
3 Маркировка на кабеле.
